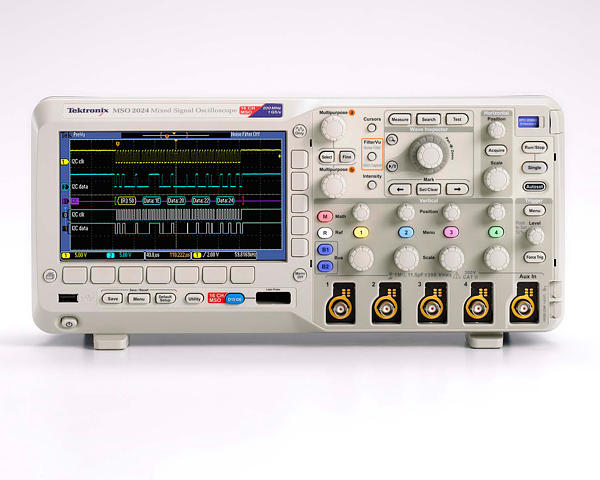

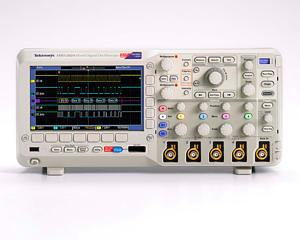

Tektronix/MSO2000 Series /數字熒光示波器

• Tektronix/MSO2000 Series /數字熒光示波器
• 欲購買或租賃Tektronix/MSO2000 Series /數字熒光示波器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

主要特點和優點

主要性能指標

• 200, 100 MHz 帶寬型號
• 2 條模擬通道和4 條模擬通道型號
• 16 條數字通道(MSO 系列)
• 所有通道上1 GS/s 的采樣率
• 所有通道上1 M 點的記錄長度
• 5,000 wfm/s 的最大波形捕獲速率 成套高級觸發

簡便易用功能

• Wave Inspector® 控制功能，輕松導航和自動搜索波形數據
• FilterVuTM可變低通濾波器，可以去掉不想要的信號噪聲，同 時捕獲高頻事件
• 29 種自動測量和FFT 分析，簡化波形分析
• TekVPI® 探頭接口支持有源探頭、差分探頭和電流探頭，自 動定標和確定單位
• 7 英寸(180 mm) TFT-LCD 寬屏彩色顯示器
• 體積小，重量輕- 僅厚5.3 英寸(134mm)，僅重7 磅14 盎 司(3.6 公斤)

連接能力

• 前面板上提供了USB 2.0 主機端口，迅速簡便地存儲數據 后面板上提供了USB 2.0 設備端口，簡便地連接PC 或直接
• 打印到兼容PictBridge® 的打印機
• 選配10/100 以太網端口，用于聯網和視頻輸出端口，把示 波器顯示畫面導出到監視器或投影儀上

選配串行觸發和分析功能

• I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自動串行 觸發、解碼和搜索選項

混合信號設計和分析(MSO 系列)

• 自動觸發、解碼和搜索并行總線
• 多通道建立時間和保持時間觸發

多功能混合信號設計調試工具

MSO/DPO2000 系列混合信號示波器提供了高達200 MHz 的 帶寬和1 GS/s 的采樣率，以入門級價格提供了先進的調試功 能。它為分析模擬信號和數字信號提供了最多20 條通道，可 以迅速找到和診斷復雜設計中的問題。MSO/DPO2000在所有 通道上標配1M點的深記錄長度，可以捕獲長信號活動窗口，同 時保持精細的定時分辨率。

泰克MSO/DPO2000系列示波器Wave Inspector®控制功能可 以迅速導航波形，自動進行串行總線和并行總線分析，為您提 供了所需的多功能工具，簡化和加快了復雜設計的調試工作。

完善的功能加快每個調試階段的工作速度

從迅速發現和捕獲異常事件，到搜索波形記錄找到事件及分析 事件特點和設備行為，MSO/DPO2000系列提供了一套強大的 功能，加快了每個設計調試階段的工作速度。

發現－5,000 wfm/s的波形捕獲速率最大限度地提高捕獲難檢毛刺 和其它偶發事件的概率。

發現

如果想調試設計問題，首先必須知道存在問題。每個設計工程 師都要用大量的時間查找設計中的問題，如果沒有合適的調試 工具，這項任務耗時長、非常麻煩。

MSO/DPO2000系列提供了業內最完整的信號查看功能，可以 迅速了解設備的實際操作。5,000wfm/s的波形捕獲速率可以迅 速查看毛刺和其它偶發瞬態信號，揭示設備問題的真正特點。 帶有輝度等級的數字熒光顯示器通過加強發生頻率較高的信號 區域，來顯示信號活動的歷史信息，從而以可視方式顯示異常
事件的發生頻次。

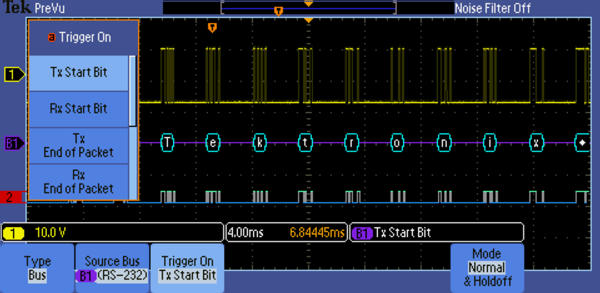

捕獲－觸發經過RS-232 總線的特定發送數據包。一套完整的觸 發功能(包括特定串行數據包內容觸發)保證您可以迅速捕獲感興趣 的事件。

捕獲

發現設備問題只是第一步，在發現設備問題后，您必須捕獲感 興趣的事件，以確定根本原因。

MSO/DPO2000系列提供了一套完整的觸發功能，包括矮脈沖 觸發、邏輯觸發、脈寬/毛刺觸發、建立時間/ 保持時間違規觸 發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件。 由于高達1 M點的記錄長度，您可以在一次采集中捕獲許多感 興趣的事件，甚至包括數千個串行數據包，以進一步進行分析， 同時保持高分辨率，放大精細的信號細節。

從觸發特定數據包內容到自動以多種數據格式解碼，MSO/ DPO2000 系列為廣泛的串行總線提供了集成支持，包括I2C、 SPI、CAN、LIN 和RS-232/422/485/UART。能夠同時解碼最 多兩條串行總線和/ 或并行總線，意味著您可以迅速了解系統 級問題。

為進一步幫助您調試復雜的嵌入式系統中的系統級交互， MSO2000 系列除模擬通道外，還提供了16 條數字通道。由于 數字通道全面集成到示波器中，您可以觸發所有輸入通道，自 動實現所有模擬信號、數字信號和串行信號時間相關。

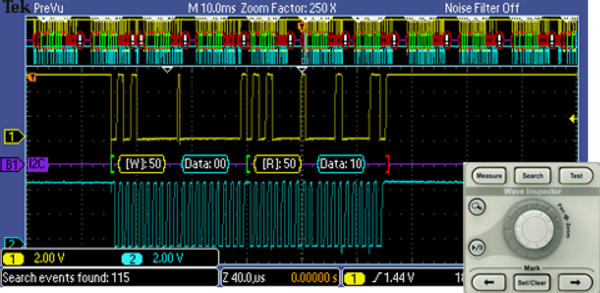

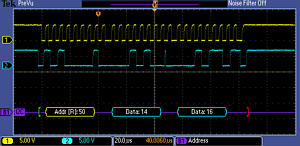

搜索- I2C 解碼，顯示W(wǎng)ave Inspector 對Address 值50 的搜索結 果。Wave Inspector 控制功能在查看和導航波形數據方面提供了 前所未有的效率。

搜索

如果沒有適當?shù)乃阉鞴ぞ撸�在長波形記錄中找到感興趣的事件 可能會耗費大量的時間。隨著當前記錄長度達到1M數據點，確 定事件位置可能要滾動幾千屏信號活動。

由于其創新的Wave Inspector® 控制功能，MSO/DPO2000 系 列提供了業內最完善的搜索和波形導航能力。這些控制功能加 快了記錄卷動和放大速度。由于獨特的應力感應系統，您可以 在幾秒鐘內，從記錄一端移到另一端。用戶標記可以標出以后 您可能要參考的任何位置，以便進一步進行調查。您也可以自
動搜索記錄，找到自定義指標。Wave Inspector將立即搜索整 個記錄，包括模擬數據、數字數據和串行總線數據。它將自動 標記每次發生的指定事件，從而可以迅速在事件之間移動。

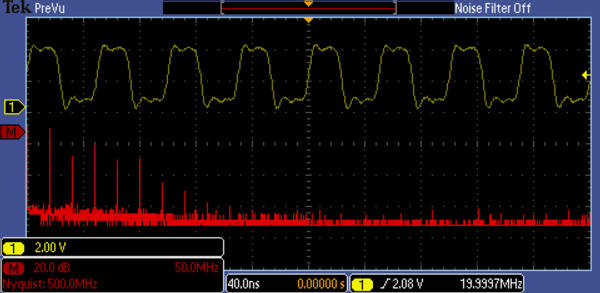

分析- 脈沖式信號FFT 分析。一套完善的集成分析工具，加快設 計性能的檢驗速度。

分析

檢驗原型性能與仿真數據相符及滿足項目設計目標要求分析其 行為，涉及的任務包括簡單地檢查上升時間和脈沖，到完善的 功率損耗分析和考察噪聲來源。

MSO/DPO2000系列提供了一套完善的集成分析工具，包括基 于波形和基于屏幕的光標、29種自動測量和FFT分析。另外它 還為串行總線分析提供了專用應用支持。

對擴展分析，National Instrument 公司LabVIEW SignalExpressTM Tektronix Edition 軟件提供了200 多種內置函數，包括時域和 頻域分析、極限測試、數據記錄和定制報告。

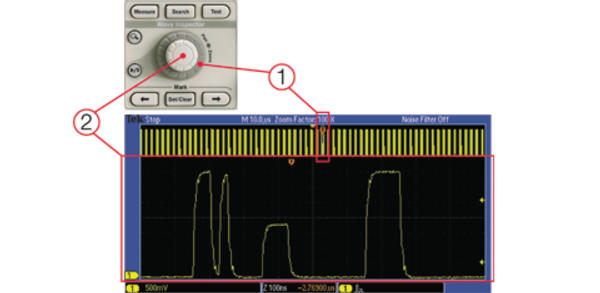

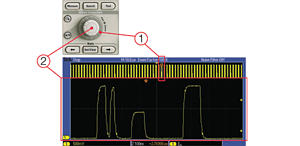

Wave Inspector 控制功能提供了前所未有的波形數據查看、導航 和分析效率。旋轉外部卷動控制裝置(1)，查看1 M 點記錄。在幾 秒鐘內從開頭到達結尾。看到感興趣的東西、想查看更多細節？只 需旋轉內部縮放控制裝置(2)就可以了。

Wave Inspector® 導航和搜索

1M 點記錄長度代表著幾千屏的信息。通過業內最優秀的導航 和搜索工具Wave Inspector，MSO/DPO2000系列可以在幾秒 鐘內找到事件。

放大/ 卷動

專用兩級前面板旋鈕可以直觀地控制縮放和卷動顯示。內部旋 鈕調節縮放系數(或縮放標度)，順時針旋轉，可以激活縮放，逐 漸提高放大系數；反時針旋轉，可以降低放大系數，最終關閉 縮放功能。您不必再經過多個菜單，調節縮放視圖。外部旋鈕 在波形中卷動縮放框，迅速得到用戶感興趣的波形部分。外部 旋鈕還采用應力感應式設計，確定卷動波形的速度。外部旋鈕 旋轉得越快，縮放框卷動的速度越快。通過反方向旋轉旋鈕， 可以改變卷動方向。

播放/ 暫停

在尋找異常事件或感興趣的事件時，前面板上的專用播放/ 暫 停按鈕在顯示屏中自動滾動播放波形。播放速度和方向使用直 觀的卷動旋鈕進行控制。旋鈕旋轉得越快，波形滾動速度越快。 通過反方向旋轉旋鈕，可以改變卷動方向。

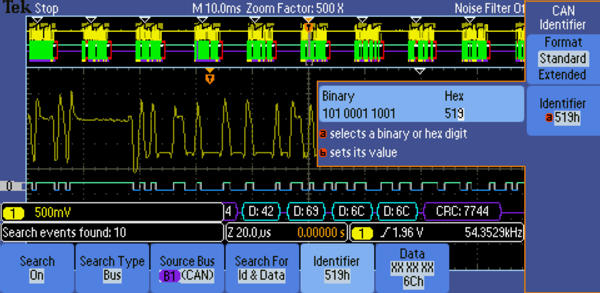

索步驟1：確定要查找的項目。

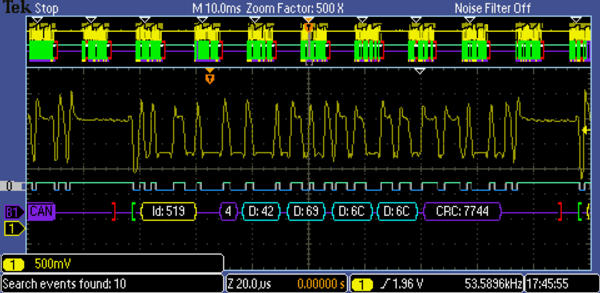

搜索步驟2：Wave Inspector自動搜索和記錄每個事件，并用空心 白三角標記事件。然后可以使用Previous 和Next 按鈕，從一個事 件跳到下一個事件。

用戶標記

在前面板按Set Mark 按鈕，可以在波形上放置一個或多個標 記。為在不同標記之間導航，只需在前面板上按Previous(←) 和Next(→)按鈕。

搜索標記

Search按鈕可以自動搜索長采集數據，查找用戶自定義事件。 搜索標記會高亮度顯示事件發生的所有時點，并可以使用前面 板Previous(←)和Next(→)按鈕簡便地搜索。搜索類型包括邊 沿、脈寬/ 毛刺、矮脈沖、邏輯、建立時間和保持時間、上升 時間/ 下降時間、并行總線及I2C、SPI、CAN、LIN 和RS232/
422/485/UART 數據包內容。

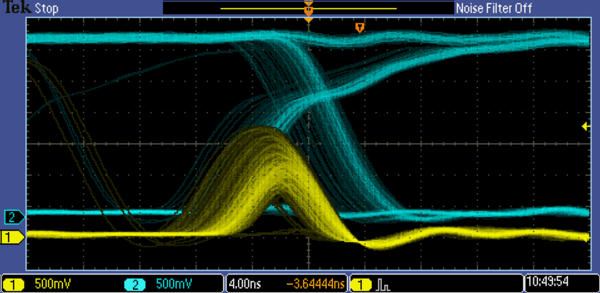

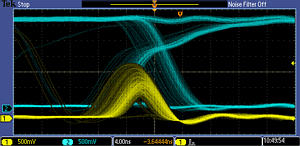

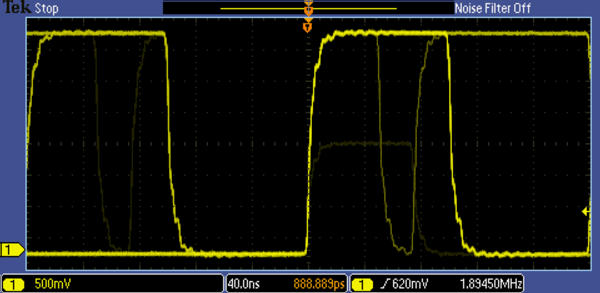

數字熒光技術可以在MSO/DPO2000 系列上實現5,000 wfm/s 的 波形捕獲速率和實時輝度等級。

Digital Phosphor Technology

MSO/DPO2000系列數字熒光技術使您能夠快速了解設備的實 際工作情況。5,000 wfm/s 的波形捕獲速率使您能夠以非常高 的概率，迅速查看數字系統中常見的偶發問題，如矮脈沖、毛 刺、定時問題、等等。

波形相互疊加在一起，發生頻次高的波形點會變亮。這可以迅速突出顯示發生頻次高的事件，在偶發異常事件中，則會突出 顯示發生頻次低的事件。

通過MSO/DPO2000 系列，您可以選擇無限余輝或可變余輝， 確定前一個波形采集在屏幕上停留多長時間，進而可以確定異 常事件的發生頻次。

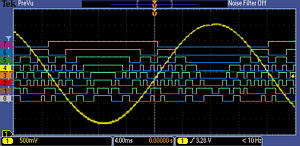

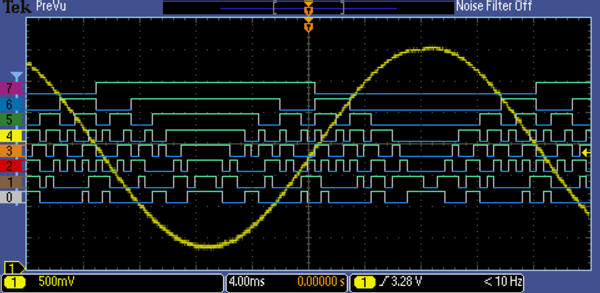

MSO系列提供了16條集成數字通道，可以查看和分析時間相關的 模擬信號和數字信號。

混合信號設計和分析(MSO 系列)

MSO2000系列混合信號示波器提供了16條數字通道。這些通 道緊密集成到示波器的用戶界面中，簡化了操作，可以輕松解 決混合信號問題。

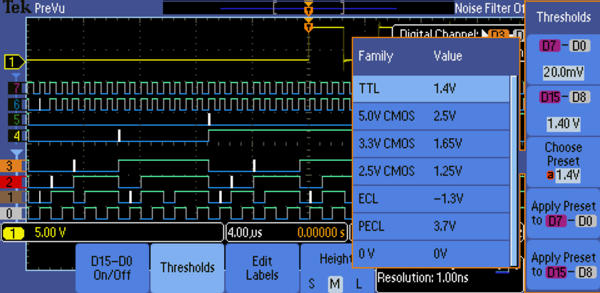

通過帶色碼的數字波形顯示技術，可以在屏幕上把多條數字通道放 在一起，創建一個組，作為一個組移動多條數字通道。可以為每組 八條通道設置門限值，支持最多兩個不同的邏輯組。

帶色碼的數字波形顯示

MSO2000 系列重新界定了查看數字波形的方式。邏輯分析儀 和混合信號示波器都有一個共同的問題，即在縮放程度足夠 大，以便數字軌跡在顯示屏中保持平坦時，確定數據是1還是0。 MSO2000系列擁有帶色碼的數字軌跡，用綠色顯示1，用藍色 顯示0。

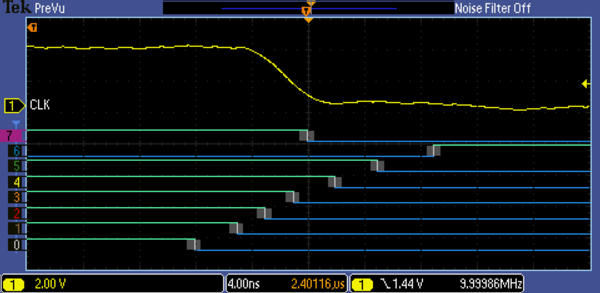

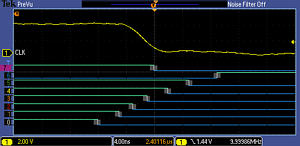

白邊表示提高采集的采樣率可以獲得更多的信息。

在系統檢測到多個跳變時，MSO2000 系列多跳變檢測硬件會 在顯示屏上顯示一個白邊。這明確提示用戶，在下次采集時提 高采樣率可以比以前設置獲得頻率更高的信息。

MSO2000 系列允許對數字波形分組，簡化通道設置，并使用 USB鍵盤輸入波形標記。通過簡單把數字波形排列起來，可以 構成一個組。一旦建立了組，您可以作為一個整體定位該組中 包含的所有通道，大大縮短與單獨定位各條通道有關的正常設 置時間。

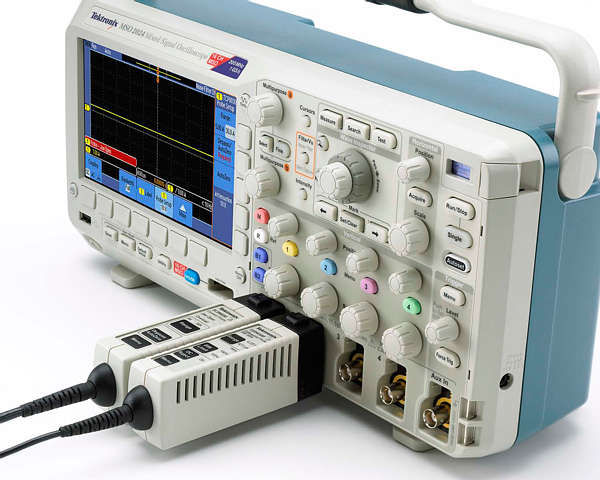

The P6316 MSO probe offers two eight-channel pods to simplify connecting to your device.

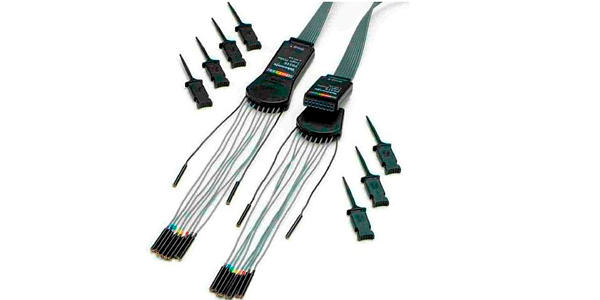

P6316 MSO 探頭

這種獨特的探頭設計提供了兩個八通道適配夾，簡化了連接被 測設備的過程。在連接到方形引腳時，P6316 可以直接連接中 心相距1/10英寸的8× 2方形引腳頭部。在要求更高的連接靈 活性時，您可以使用自帶的飛線束和抓斗，夾到表面安裝設備 或測試點上。P6316提供了杰出的電氣特點，電容負荷僅8 pF， 輸入阻抗為101 kΩ。

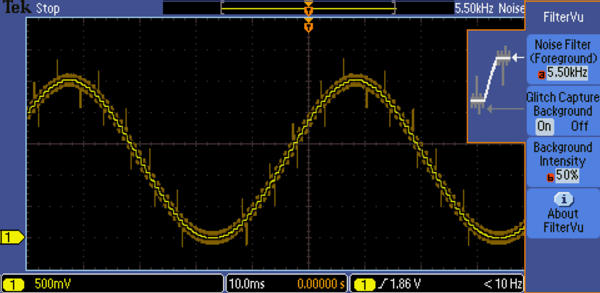

(DAC 信號輸出)。注意FilterVuTM 怎樣在前景軌跡(黃色)中清楚地 顯示DAC 的無噪聲階躍，其中已經去掉了所有高于5.5 kHz 的頻 率。FilterVu 還直到示波器的全部帶寬，捕獲及在背景軌跡中(橙 色)中顯示高頻毛刺。

FilterVuTM 可變低通濾波器

厭倦了示波器中受限于20 MHz 帶寬濾波器？您只需啟動 FilterVu，調節可變低通噪聲濾波器就可以了。與其它可變低通 濾波器不同，F(xiàn)ilterVu 從信號中濾掉了不想要的噪聲，同時仍 能用示波器的全部帶寬捕獲毛刺和其它信號細節。它顯示兩個 波形：一個可以濾波的波形(前景波形)和一個毛刺捕獲波形(背
景波形)。

濾波的波形使用可變低通濾波器，濾除噪聲，獲得更干凈的波 形，更精確地定位信號邊沿和幅度電平。其結果，改善了您對 光標測量的信心，更清楚地存檔重要的信號特點。在噪聲濾波 器調節到最低可用噪聲截止頻率時，過去可能導致示波器出現 假信號的不超過1% 的高頻成分現在可以通過濾波器。

毛刺捕獲波形會直到示波器的全部帶寬顯示信號細節。示波器 可以使用峰值檢測min/max采樣，捕獲最窄5 ns的脈沖，防止 漏掉意想不到的毛刺或其它高頻事件。

FilterVu 為重復事件、非重復事件和單次事件提供了理想的解 決方案。

觸發經過I2C 總線的特定數據包。黃色波形是時鐘，藍色波形是數 據。總線波形提供了解碼的數據包內容，包括Start、Address、 Read/Write、Data 和Stop。

串行觸發和分析(選配)

在串行總線上，一個信號中通常包括地址信息、控制信息、數 據信息和時鐘信息，而很難隔離感興趣的事件。MSO/DPO2000 系列為調試串行總線提供了一套強大的工具，支持I2C、SPI、 CAN、LIN 和RS-232/422/485/UART 自動觸發、解碼和搜索。

串行觸發

在流行的串行接口(如I2C, SPI, CAN, LIN 和RS232/422/485/ UART)上，在包頭、特定地址、唯一標識符等數據包內容上觸 發采集。

總線顯示

可以更高級地組合查看構成總線的各個信號(時鐘, 數據, 片選 等)，可以更加簡便地識別數據包在哪里開始和結束，識別地 址、數據、標識符、CRC 等子數據包成分。

總線解碼

厭倦了不得不目視檢查波形，計算時鐘，確定每個位是1還是0， 把多個位組合成字節，確定十六進制值？讓示波器為您完成這 些工作！一旦設置了總線，MSO/DPO2000系列將解碼總線上的每個數據包，以十六進制、二進制、十進制(僅LIN)或ASCII (僅RS-232/422/485/UART)格式顯示總線波形中的值。

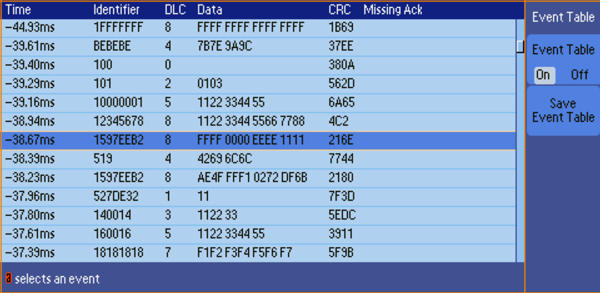

事件表顯示長采集中每個CAN 數據包解碼后的標識符、DLC、 DATA 和CRC。

事件表

除查看總線波形本身的解碼包數據外，您還可以在表格視圖中 查看所有捕獲的數據包，這在很大程度上與邏輯分析儀上查看 數據的方式類似。它連續列出數據包，包括每個組成部分的欄 目(地址, 數據, 等)。

搜索

串行觸發特別適合隔離感興趣的事件，但一旦捕獲事件、并需 要分析周圍數據，您要怎么做？過去，用戶必須手動滾動通過 波形，計算和轉換位，查看是什么導致了事件。有了MSO/ DPO2000 系列，您可以讓示波器根據用戶定義的標準搜索采 集的數據，包括串行數據包成分。每次事件發生都用搜索標記 高亮度顯示。為在不同標記之間快速搜索，只需在前面板上按 Previous(←)和Next(→)按鈕。

專業設計，讓您的工作更輕松

MSO/DPO2000 采用專業設計，讓您的工作更輕松。明亮的寬屏 顯示器會顯示一個長時間窗口。專用前面板控制功能簡化了操作。 前面板上的USB 主機端口可以簡便地把屏幕圖、儀器設置和波形 數據傳送到存儲棒上。

明亮的寬屏顯示器

MSO/DPO2000 系列擁有7 英寸(180 mm)寬屏TFT-LCD 顯示 器，可以查看錯綜復雜的信號細節。

專用前面板控制功能

每條通道獨立的垂直控制功能，提供了簡單直觀的操作。您不 必再在所有四條通道中共享一套垂直控制功能。

連接能力

前面板上的USB主機端口可以簡便地把屏幕圖、儀器設置和波 形數據傳送到U 盤上。后面板包含一個USB 設備端口，用來 從PC 遠程控制示波器，或連接USB鍵盤。USB 設備端口還可 以用來直接打印到兼容PictBridge® 的打印機。選配的10/100 以太網端口可以簡便地聯網，選配的視頻輸出端口可以把示波 器顯示畫面導出到外部監視器或投影儀上。

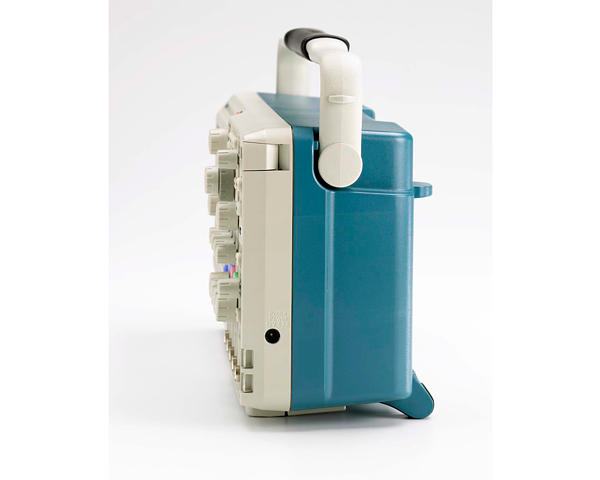

The MSO/DPO2000 Series’ compact form factor frees up valuable space on your bench or desktop.

體積緊湊

MSO/DPO2000系列采用緊湊的便攜式設計，可以在實驗室之 間簡便地攜帶使用，由于深僅5.3 英寸(134 mm)，其節約了測 試臺上寶貴的空間。

TekVPI 探頭接口簡化了探頭與示波器的連接。

TekVPI® 探頭接口

TekVPI 探頭接口在探測中確立了簡便易用性的標準。TekVPI 探頭具有狀態指示燈和控制功能，在補償框中帶有一個探頭 menu 按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜 單，其中包括探頭所有相關設置和控制功能。可以通過USB、 GPIB或以太網遠程控制TekVPI探頭，在ATE環境中提供了用 途更加廣泛的解決方案。

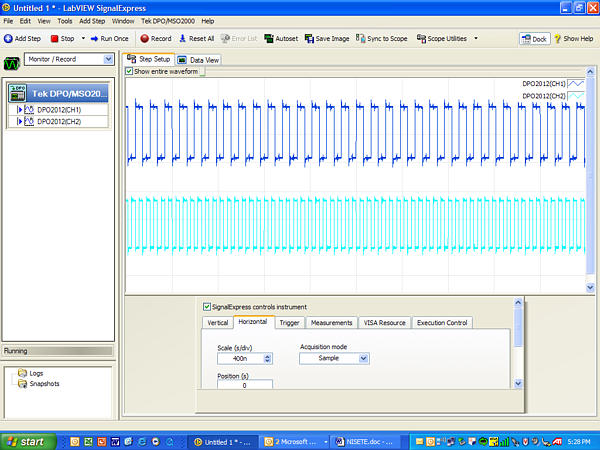

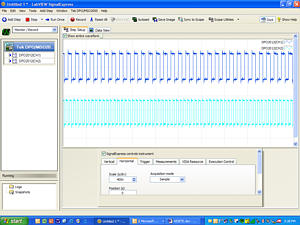

NI LabVIEW SignalExpressTM Tektronix Edition是泰克與National Instruments 聯合開發的、為MSO/DPO 系列優化的全面互動的測 量采集和分析軟件。

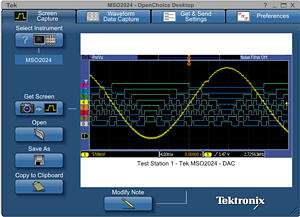

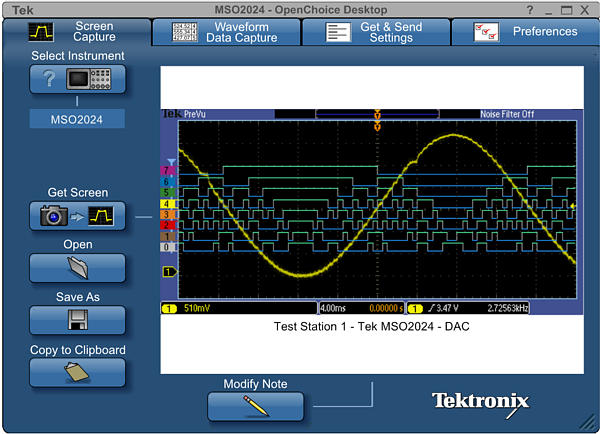

OpenChoice® Desktop 軟件可以無縫連接示波器與PC。

擴展分析

使用MSO/DPO2000系列采集數據和進行測量只需簡單地把示 波器的USB電纜連接到PC上。每臺示波器標配主要應用軟件， 如NI LabVIEW SignalExpressTM Tektronix Edition LE、 OpenChoice® Desktop、Microsoft Excel 和Word 工具條，可 以快速簡便地直接與Windows PC 通信。

NI LabVIEW SignalExpress Tektronix Edition LE 可以使用直 觀的拖放用戶界面，即時采集、生成、分析、比較、導入和保 存測量數據和信號，而不要求任何編程。選配的Professional Version 軟件提供了200 多種內置函數，實現了額外的信號處 理、高級分析、掃描、極限測試和用戶自定義步長功能。對簡 單的任務，標配的OpenChoice Desktop軟件可以通過USB或 LAN 快速簡便地在示波器與PC 之間通信，傳送設置、波形和 屏幕圖。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
