主要特點和優點

• 同時在全部四條通道上實現了
  • 20, 16, 12.5, 8, 6 和4 GHz 多種帶寬型號
  • 高達50 GS/s 的實時采樣率
  • 高達250 M 樣點的記錄長度及MultiView Zoom™ 功能，快速進行導航
  • 最快的波形捕獲速率，每條通道最高捕獲速率>300,000 wfms/s
• 最高的帶寬－高達20 GHz，在最新高速串行標準上執行測量
• 杰出的信號完整性和完美的信噪比－ 觀察波形最真實的表示
• Pinpoint® 觸發－ 最大限度地減少采集問題信號所用的時間，高效調試問題，縮短調試時間
• 5 Gbps 實時串行觸發－ 保證指定NRZ 或8b/10b 碼型第一次發生時就觸發采集，支持碼型效應隔離診斷
• 搜索和標記－為感興趣的信號提供波形碼型匹配和軟件觸發
• DPX和快速采集－業內最高的波形捕獲速率，迅速找到間歇性事件
• 長記錄長度－ 捕獲長期趨勢或偶發事件，然后使用內置測量功能分析采集的整個記錄
• P7500 TriMode™ 探測系統－完美配套的4 GHz - 20 GHz信號連接系統
• 應用支持－ 實現特定標準認證、測量自動化和簡便易用性
• 串行數據鏈路分析(SDLA)－ 對高速串行數據流，進行夾具反嵌，通道仿真均衡

應用

• 信號完整性、抖動和定時分析
• 檢驗、調試、檢定或認證復雜的設計
• 根據行業標準調試串行數據并進行一致性測試
• 存儲總線分析
• 開關電源檢驗
• 考察瞬態現象
• 分析瞬態信號或?qū)拵�寬RF 信號的頻譜分析

無可比擬的性能，提供更高的洞察力，讓您更快地完成工作

DPO70000B 和DSA70000B 系列實時數字熒光示波器是業內最優秀的解決方案，解決了設計人員檢驗、檢定、調試和測試完善的電子設計時面臨的極具挑戰的信號完整性問題。DSA70000B 系列為迎接高速串行設計挑戰提供了完整的專用解決方案。

該家族擁有杰出的信號采集和分析性能，簡單的操作和無可比擬的調試工具，加快了處理日常任務的速度。大型顯示屏和直觀的用戶界面，可以簡便地獲得最大數量的信息。

無可比擬的采集完整性

DPO70000B和DSA7000B系列杰出的信號完整性和完美的信噪比確保您對測量結果樹立信心

• 泰克專有的帶寬增強技術，在雙通道、三通道或全通道中實現了高達20 GHz 的帶寬。用戶可以為每條通道選擇濾波器，提供了幅度和相位校正功能，更準確地表示高速信號。此外，對需要最高測量吞吐量的應用，用戶可以禁用帶寬增強功能，目前只有泰克能夠做到這一點。
• 帶寬增強技術作用到探頭尖端消除了頻響中的不理想特點。
• 同時在所有通道上實現高采樣率，捕獲更多的信號細節(瞬態信號、不理想特點、快速邊沿)
  • 對12.5、16 和20 GHz 型號，在所有通道上提供了50 GS/s 的采樣率
  • 對4、6 和8 GHz 型號，在所有通道上提供了25 GS/s的采樣率
• 由于高信噪比和低內部噪底，DPO70000B 和DSA7000B系列可以執行精確的檢定測量。在調試DUT時，測量儀器的低噪底和最大信號保真度可以找到可能影響DUT完整性的最小的異常信號。對RF信號檢驗來說，噪底越低，動態范圍越高，因此拓寬了DPO/DSA70000B 更廣泛的應用。
• 最低的抖動噪底和最高的垂直精度，在測量中提供了額外
  的余量。
• 長記錄長度提供了高分辨率和更長的波形捕獲時長
  • DPO70000B系列每條通道標配10M樣點，DSA70000B系列每條通道標配20M 樣點
  • 4、6和8 GHz型號在全部四條通道上可以選配高達100M樣點
  • 12.5、16 和20 GHz 型號在全部四條通道上可以選配高達250 M 樣點
  • MultiView縮放功能幫助您管理長記錄，比較和分析多個波形段
• 范圍最廣泛的探測解決方案－ 不管是需要測量8 Gbps串行數據還是需要測量新電源設計中的開關電流，泰克都提供了各種各樣的探測解決方案，包括有源單端探頭、差分探頭、高壓探頭、電流探頭、光學探頭以及各種探頭和示波器附件。

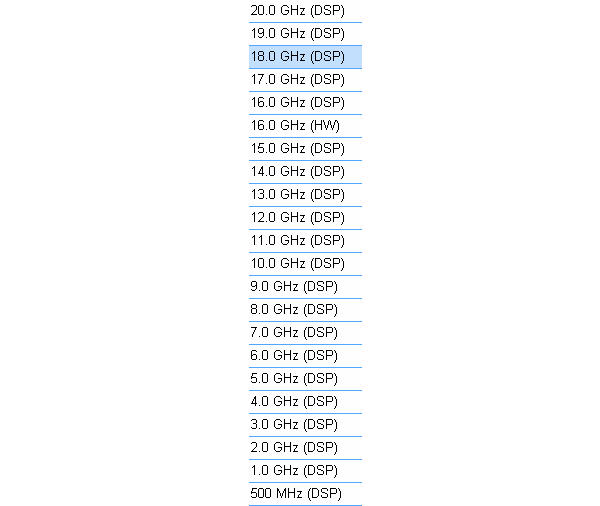

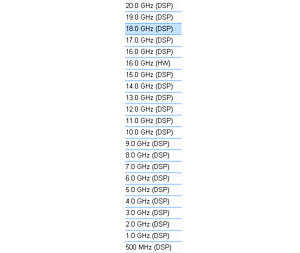

用戶可以選擇的帶寬限制選項

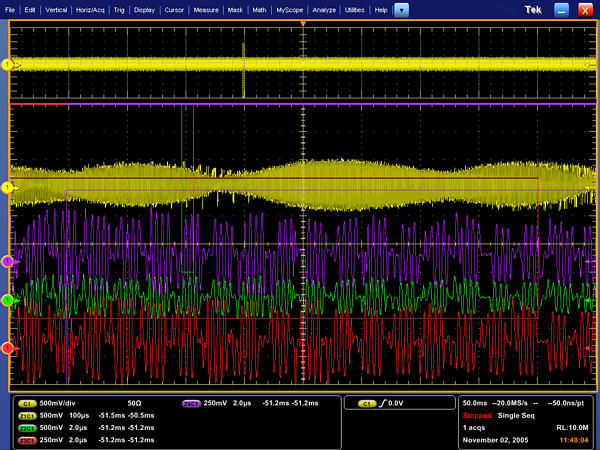

同時放大四個感興趣的區域，快速比較這些區域

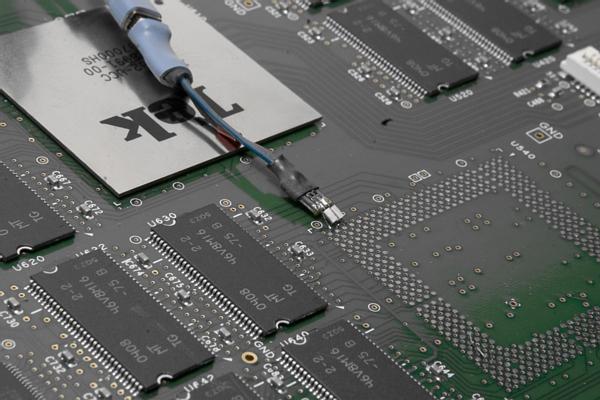

低成本焊接尖端，帶有快速連接，可以快速簡便地把探頭移動到各個焊點

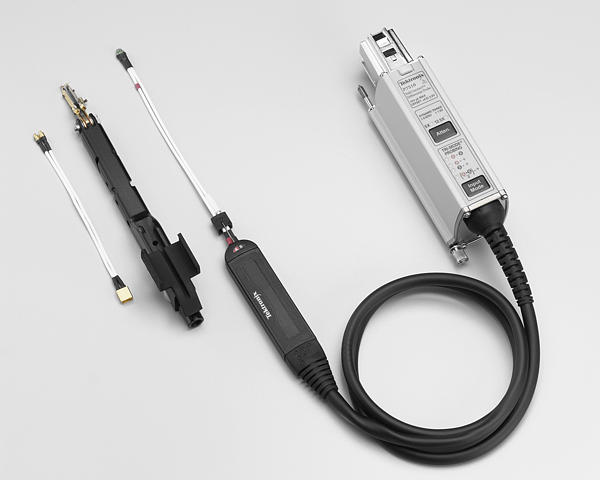

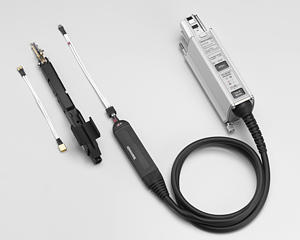

P7500 TriMode 探頭簡化了復雜的測量設置

• P7500 TriMode 探測系統－ P7500 TriMode 探頭與DPO/DSA70000B 完美配套，可以在差分測量、單端測量和共模測量之間切換，而不必在連接點之間移動探頭。從4GHz 到20 GHz，P7500 系列提供了完整的探頭。

加快調試復雜電子設計的速度

FastAcq 采集模式清楚地顯示異常情況，加快調試速度

FastAcq 基于泰克專有的DPX® 采集技術，它在全部四條通道上，同時以最快每秒300,000 個波形的速率捕獲信號，顯著提高了發現罕見問題事件的概率。信號發生的頻次使用不同顏色表示，用戶只需簡單地旋轉亮度旋鈕，就可以清楚地查看"別人看不到的世界"，全面監視電路運行狀況。某些示波器廠商聲稱他們能在很短的突發時間內實現高波形捕獲速率，但只有DPO70000B 和DSA70000B 示波器能夠持續實現這么快的波形捕獲速率，從而可以迅速揭示問題特點，并可進而使用完善的觸發模式隔離問題，節約幾分鐘、幾小時、甚至幾天的時間。

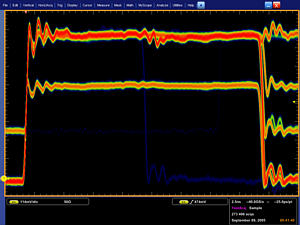

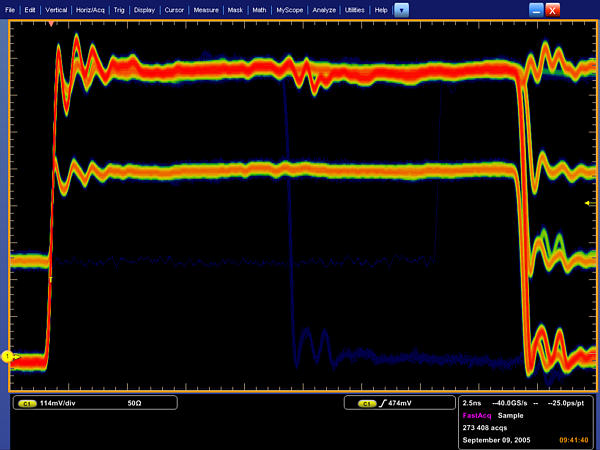

FastAcq 采集模式，最大限度地提高捕獲難檢毛刺和其它偶發事件的概率。

在感興趣的事件上觸發示波器，這種能力在復雜的信號調試和檢驗中至關重要

不管您是要找到問題信號，還是需要隔離復雜信號的一部分以進一步進行分析，如DDR讀或?qū)懲话l(fā)信號。泰克Pinpoint®觸發技術都提供了解決方案。Pinpoint®觸發系統采用完全的鍺化硅(SiGe)技術，能保證非常高的觸發靈敏度及非常低的觸發抖動，并能夠捕獲非常窄的毛刺。PinPoint 觸發技術允許在A 觸發電路和B 觸發電路上選擇幾乎所有觸發類型。其它觸發系統只在單個事件(A事件)上提供了多種觸發類型，延遲觸發(B事件)選擇一般僅局限于邊沿觸發，如果B事件沒有發生，這些觸發系統也通常不能提供觸發序列復位功能。而Pinpoint 觸發技術則同時在A 觸發器和B 觸發器上提供了全套高級觸發類型，它支持邏輯條件判定，控制什么時候查找這些事件，并提供觸發復位能力，在指定時間、狀態和轉換后可以重新開始觸發序列，這樣，即使最復雜信號中的事件仍能被捕獲。其它示波器一般提供不到20 種觸發組合，而Pinpoint觸發則提供了超過1400種組合方式，而且都是以最高性能實現的。

通過增強觸發功能，觸發抖動下降到<100 fs。由于觸發點上的這種穩定性，可以使用觸發點作為測量參考點。

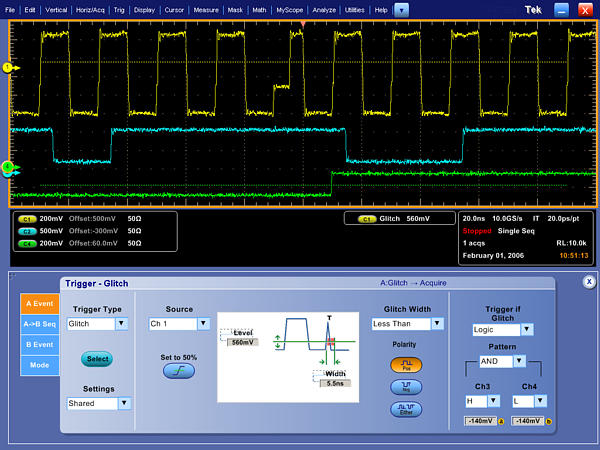

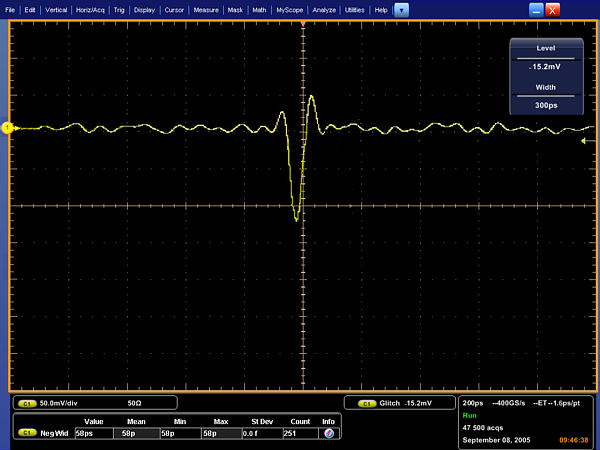

Pinpoint觸發可以隔離最小寬度為100-ps 的毛刺


只隔離有效毛刺

協議和串行碼型觸發

為調試串行構架，可以使用內置硬件時鐘恢復電路對NRZ串行數據流應用串行碼型觸發，并將物理層和鏈路層中的事件關聯。DSA70000B系列中標配這一功能， DPO70000B示波器上則作為選項PTH 提供這一功能。儀器可以恢復時鐘信號，識別跳變，為要捕獲的串行碼型觸發設置所需的編碼字。選項PTH 和DSA70000 系列支持高達3.125 Gbps 的串行標準。對信息速率更高的標準，如USB 3.0，DPO70000B系列上的選項PTU和DSA70000B系列上的選項STU把8b10b觸發和解碼功能擴展到5 Gbps。

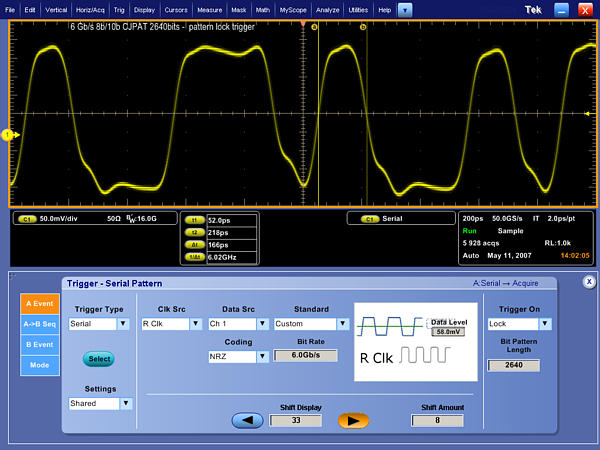

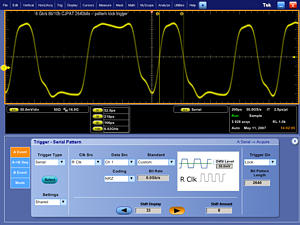

NRZ 碼型鎖定觸發6 Gbps 長64 位的SATA 串行碼型

碼型鎖定觸發功能使得示波器能夠以精確的時基精度同步采集長串行測試碼型，在NRZ串行碼型觸發中增加了一個額外的維度。可以使用碼型鎖定觸發功能，從長串行數據碼型中去掉隨機抖動。可以考察特定位跳變的影響，可以與模板測試一起使用平均功能。這種功能支持高達6.25 Gbps的NRZ串行數據流，在DSA70000B儀器上是標配，在DPO70000B型號上作為選項PTH 提供。

大型10 格XGA 顯示屏

DPO/DSA70000B系列采用大型12.1"(307.3 mm) XGA顯示器及10個豎格的觸摸屏，垂直測量分辨率比其它示波器提高了25%。

無可比擬的易用性

通過同步多臺示波器，TekLink™ 可以采集四條以上的通道，調試多路高速應用，如PCI Express X16 或DDR 存儲器。DPO/DSA70000B 系列儀器提供了無可比擬的易用性，它擁有一系列改善工作效率的功能，如觸摸屏、扁平菜單結構、直觀的圖形圖標、每條通道獨立垂直旋鈕控制、鼠標右鍵菜單、鼠標滾輪操作及熟悉的基于Windows 的控制功能。

能夠與邏輯分析儀無縫集成，進行數字設計和調試

通過泰克的綜合視圖(iView™)數據顯示，數字電路設計人員可以解決信號完整性挑戰，更迅速、更簡便地完成有效調試和系統檢驗。這種集成能力使得設計人員能夠在同一個顯示窗口中時間相關地查看數字數據和其模擬特征，隔離導致系統失效的數字信號的特性。而且，它不需要用戶進行校準。此外，一旦設置完成，iView 功能會完全自動實現。

無可比擬的通用性

全面控制波形采集和顯示參數，最大限度地利用示波器

您可以選擇最快速地完成工作所需的操作：Automatic(自動模式)、Constant Sample Rate (恒定采樣率模式)或Manual(手動模式)。在考察信號并希望獲得實時信號時，默認的Automatic 模式提供了最實時的顯示更新速率。如果想獲得最大的實時采樣率，實現最高的測量精度，那么應選擇Constant Sample Rate 模式，它將保持最高采樣率，提供最佳實時分辨率。最后，Manual 模式保證為要求特定設置的應用直接獨立控制采樣率和記錄長度。

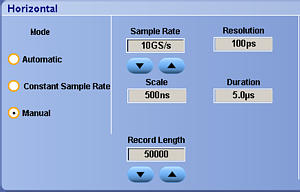

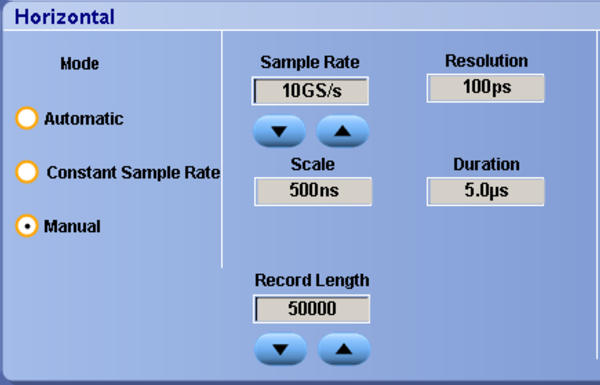

水平時基的三種工作模式

通過MyScope® 功能，創建自己的控制窗口，其中只包括您關心的控件、要素和功能

通過使用簡單的、圖形化的拖放流程，您只需幾分鐘，就可以簡便地創建自己的個性化示波器功能"工具箱"。一旦創建，它可以象任何其它控制窗口一樣，通過示波器按鈕/菜單條上的MyScope 選項選擇，簡便地進入這些定制控制窗口。您可以制作數量不限的定制控制窗口，使得在共享環境中使用示波器的每個人都有自己獨特的控制窗口。MyScope控制窗口可以使所有示波器用戶受益，它消除了許多用戶有一段時間不使用示波器之后重返實驗室時所需的學習過程，高級用戶則可以大大提高工作效率。您可以在一個控制窗口中找到所需的一切，而不必查看多個菜單，重復類似的任務。

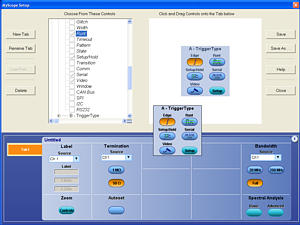

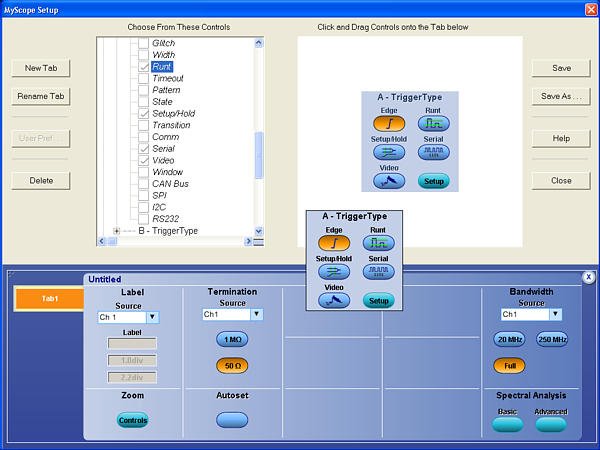

拖放感興趣的菜單項目，創建MyScope 控制窗口

通過OpenChoice®軟件，使用熟悉的分析工具量身定制測試測量系統

OpenChoice 軟件的分析和聯網功能給泰克Windows XP 示波器增加了更多的靈活性：通過使用高速嵌入式總線，波形數據可以在Windows桌面上直接從采集系統傳入分析應用程序，其速度要比傳統GPIB 傳送快得多。軟件中包括泰克實現的工業標準協議，如TekVISATM 接口和ActiveX 控件，以便使用和增強Windows數據分析功能和文檔管理。它還包括IVI 儀器驅程，可以使用GPIB、RS-232 和局域網連接，從儀器上或外部PC上運行的程序中，簡便地與示波器通信。也可以使用軟件開發人員工具箱(SDK)，幫助創建定制軟件，使用Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI和其它常用應用開發環境(ADE)，自動完成波形采集和分析中的多步流程。它還支持把示波器與外部PC和非Windows主機集成起來。此外，OpenChoice 結構提供了完善的軟件設施，支持更快速、更通用的操作。可以使用數據傳送工具，如Excel 或Word 工具條，簡化Windows 桌面或外部PC 上的分析和文檔管理工作。

深入查看復雜的電氣設計，進行檢定和認證測試

DPO/DSA70000B系列提供了業內最完善的一套分析和認證測試工具，如簡單的數學表達式、波形模板測試、合格/不合格一致性測試、事件搜索和事件標記。使用應用開發環境(如MATLAB®)自行開發的自定義程序則可以進一步擴大這一系列工具。

廣泛的內置高級波形分析工具

波形光標可以簡便地測量軌跡到軌跡定時特點，連接YT顯示模式和XY 顯示模式的光標則可以簡便地考察相位關系和安全工作區越限。可以使用圖形面板選擇53 種自動測量功能，這些面板以邏輯方式把測量分成幅度、時間、組合、直方圖和通信等類別。通過平均值、最小值、最大值、標準偏差和樣本總量等統計數據，可以進一步考察測量結果。

可以對波形定義和應用數學表達式，在屏幕上獲得可以使用的結果。您只需按一個按鈕，就可以進入常用的波形數學函數。對高級應用，還可以使用簡便易用的計算器樣式的編輯器，創建代數表達式，其中包括當前波形、參考波形、數學函數、測量值、標量和用戶定義變量。

FFT - 為在頻域中分析信號，可以使用內置頻譜分析功能。通過使用示波器前面板控制功能，您可以直接控制頻率跨度、中心頻率、參考電平和解析帶寬。另外還作為SignalVu 和UWB選項的一部分提供了矢量信號分析和超寬帶(UWB)檢驗和檢定功能。

Filtering - 通過創建自己的濾波器或使用儀器標配濾波器，增強用戶隔離或去掉信號中某個成分的能力(噪聲或信號的特定諧波)。可定制的這些FIR濾波器可以用來實現當前流行的信號濾波技術，包括取消信號預加重，或最大限度地降低連接的夾具和電纜對被測設備的影響。

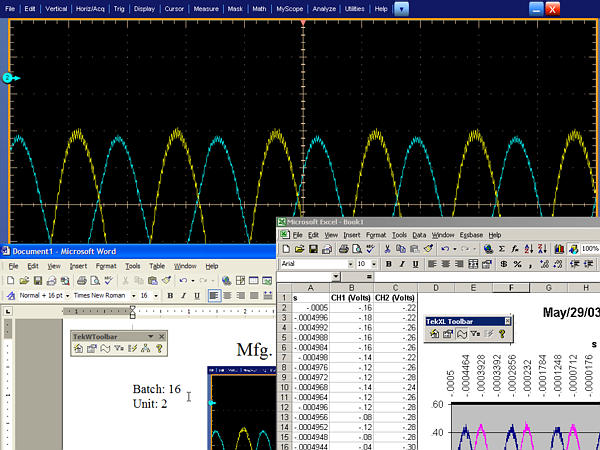

使用獨特的Excel 工具條把捕獲的數據傳到Microsoft Excel中，使用Word 工具條創建定制報告。

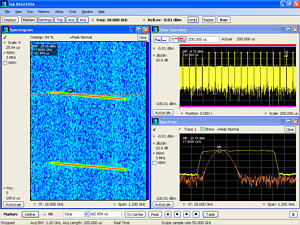

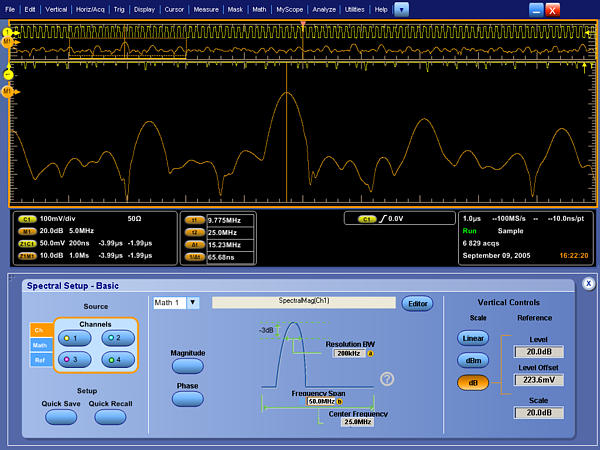

基本頻譜UI 控制窗口

專用解決方案－

實現特定標準認證、測量自動化和擴展信號分析

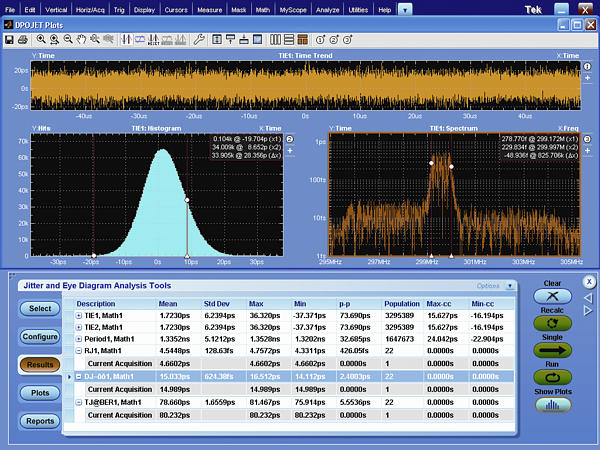

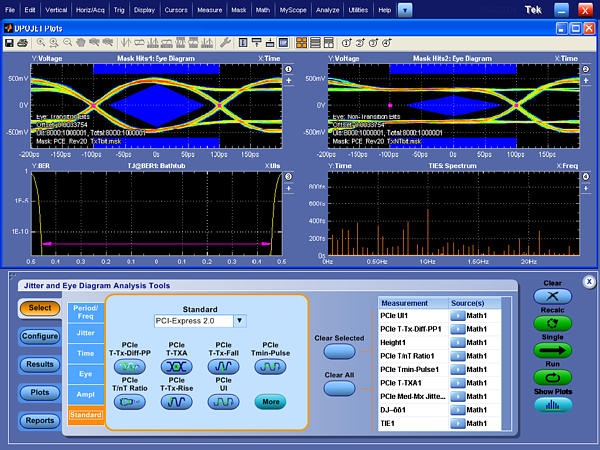

DPOJET抖動和眼圖分析(選項DJA)- 使用DPOJET軟件，簡化識別信號完整性問題、抖動和相關來源。DPOJET 為實時示波器提供了最高的靈敏度和精度。

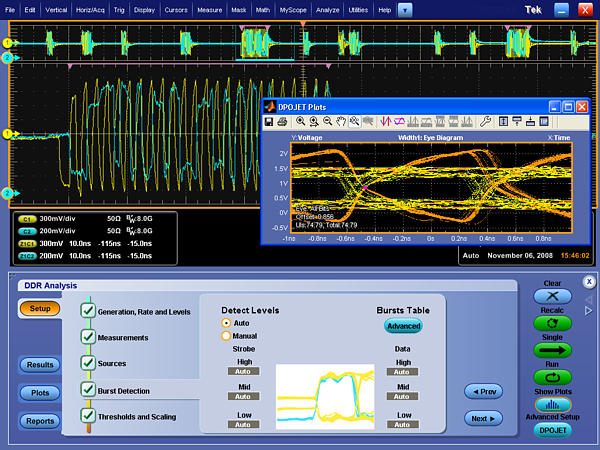

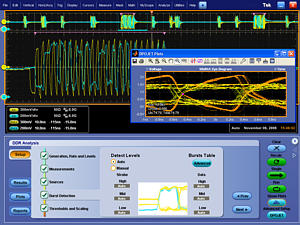

DDR 存儲器總線分析(選項DDRA)－自動識別DDR1、LPDDR1、DDR2、DDR3 和GDDR3 讀和寫，清楚地查看和分析模擬異常事件對DDR/ 存儲器的影響。DDRA 及DPOJET與DPO/DSA70000B DPX® 技術相結合，為解決復雜的存儲器信令問題提供了最快速的方式。

高級事件搜索和標記(選項ASM)－ 事件搜索和標記功能可以讓用戶從查看數據的繁瑣工作中解脫出來，它突出顯示重要事件，跳過不重要的事件，加強對事件相關性的觀測。您可以輕松瀏覽感興趣的事件。

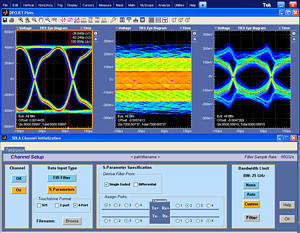

SDLA - 串行數據鏈路分析(選項SLE 和選項SLA)－能夠從S 參數仿真串行數據通道，反嵌夾具或其它網絡，增加或去掉發射機均衡(去加重/預加重)，了解串行數據鏈路。選項SLA在波形處理中增加了FFE和DFE均衡和自適應均衡器訓練功能。DPOJET 可以對得到的波形進行高級測量和抖動分析。

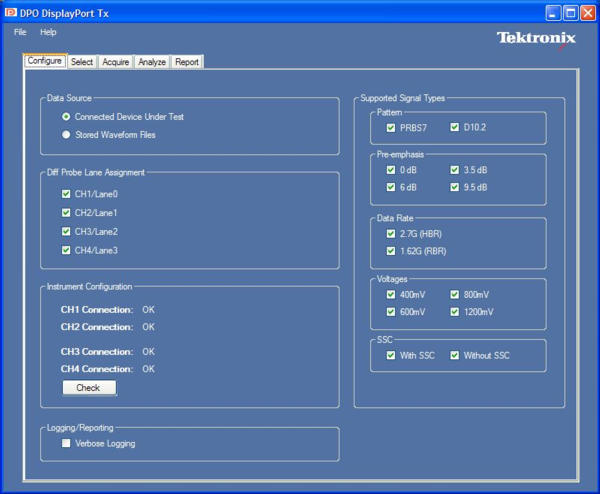

DisplayPort 一致性測試解決方案 (選項D S P T ) －使用P7300SMA 系列探頭和DisplayPort 軟件，通過四線同時測試，支持DisplayPort 一致性測試標準(CTS)源端測試。它提供了詳細的測試報告，包括波形圖、測試通過/失敗結果及余量分析。

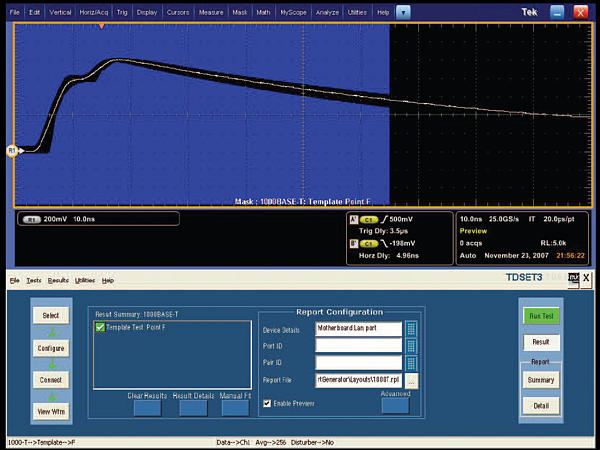

以太網一致性測試解決方案 (選項ET3)－ 泰克提供了全面的集成式以太網系列工具，為10BASE-T、100BASE-TX 和1000BASE-T等以太網變種提供全面的物理層支持。它還提供了模擬檢驗、自動一致性測試軟件和設備檢定解決方案。

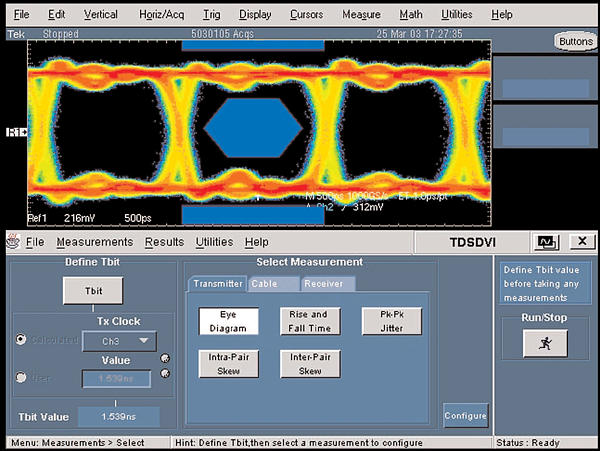

DVI 一致性測試解決方案 (選項DVI)－ 通過DVI 一致性測試軟件，獲得快速可靠的結果。根據客觀的測試通過/失敗檢測數據自動執行測試，無需人工干預，明顯提高工作效率。



FB-DIMM 一致性測試解決方案 (選項FBD)－ 根據FBDIMM標準測試接收機、發射機和參考時鐘等測試點的合規性。

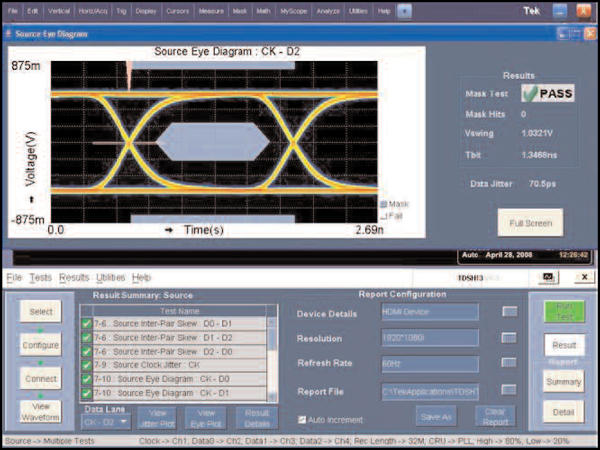

HDMI 一致性測試解決方案 (選項HT3)－ 不管是要測量源端、電纜、還是接收端解決方案，都為您迎接HDMI 一致性測量挑戰提供了快速高效的解決方案。這一軟件為保證質量和互操作能力提供了所需的全部HDMI 一致性測試解決方案。

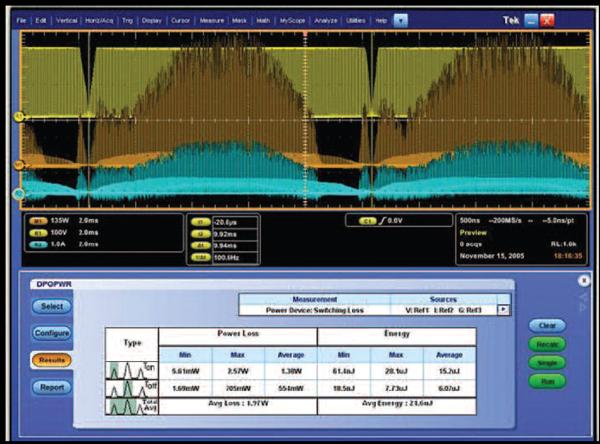

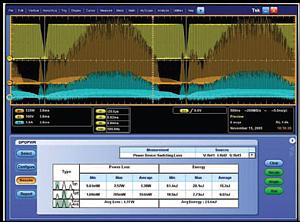

電源測量和分析軟件(選項PWR)－ 提高了功率密度，改善了開關電源的效率。測量和分析電源開關設備的功耗，以可以定制的格式生成詳細的測試報告。

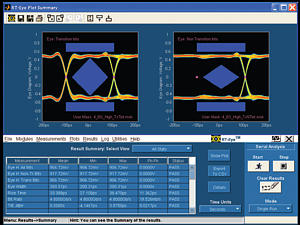

PCI Express分析測試解決方案 (選項PCE)－ 全方位測試支持，分析PCI-Express Rev 1.0、2.0 或3.0 (草議規范)設計的完整性。選項PCE可以使用DPOJET或RT-Eye根據PCISIG標準執行測試。



TekExpress™ SATA 自動一致性測試軟件－ TekExpress 軟件提供了簡單高效的測試功能，自動執行所有要求的測試套件，使一致性測試時間縮短大約70%。它還可以自動識別所有要求的測試設備，提供了精確的DUT/Host控制單鍵測試，全面支持SATA Gen1 和SATA Gen2 規定的測試套件。

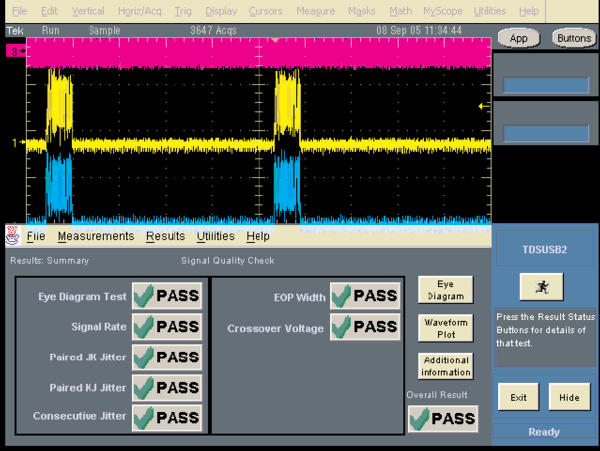

USB 2.0 一致性測試解決方案 (選項USB) － 使用可變的測試極限檢定設備，保證設計擁有充足的余量。USB 一致性測試解決方案提供了"單鍵"一致性測試功能，為所有一致性測試配置自動設置示波器，包括校正探頭偏移。



USB 3.0發射機測試－ 使用DSA/DPO70000B系列基本功能及額外的應用軟件，檢驗、調試和認證USB 3.0物理層規范。數學函數FIR 濾波器和SDLA 軟件可以仿真USB 3.0 規范中規定的電纜和參考通道。通過DPOJET，可以進行完成標準化一致性測試所需的抖動測量。

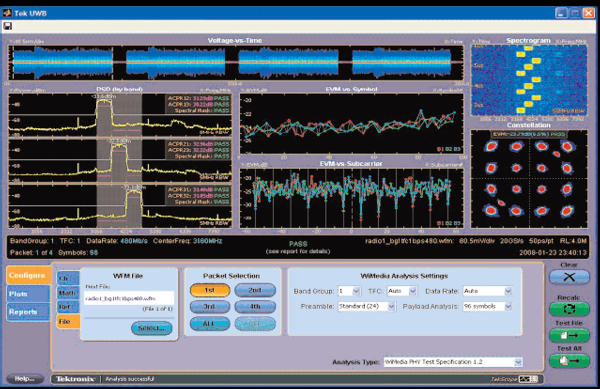

超寬帶頻譜分析軟件(選項UWB)－分析數百種數據包、TFC和數據速率組合，而不用調節UI。此外，自動WiMedia 調制分析配置將使用涵蓋20 GHz 的實時頻譜圖，分析復雜的寬帶信號的頻率和幅度怎樣隨時間變化。



SignalVu™ 矢量信號分析－ 輕松檢驗寬帶寬設計，如寬帶雷達、高數據速率衛星鏈路或跳頻無線電，檢定寬帶頻譜事件。SignalVu在一個套件中同時融合了矢量信號分析儀功能、頻譜分析儀功能及DSA/DPO70000B 強大的觸發功能。

DSA70000B － 為當前高速串行設計挑戰專門配置的解決方案

DSA70000B數字串行分析儀是為滿足高速串行數據設計需求專門配置的，它融合了高速串行檢驗和檢定所需的許多串行領域功能。下述功能在DSA70000B系列中標配，在DPO70000B系列中選配。

串行碼型觸發－實時串行碼型觸發和協議解碼及內置時鐘恢復，恢復時鐘信號，識別跳變，解碼字符和其它協議數據。您可以查看解碼成字的8b/10b 位序列，方便地進行分析，也可以對要捕獲的串行碼型觸發設置所需的編碼字節。通過碼型鎖定觸發，DSA70000B可以同步到高達6.25 Gbps的長串行測試碼型，去掉隨機抖動。DSA70000B系列涵蓋了高達3.125Gbps的串行標準，并可以選配支持高達5 Gbps的串行標準(選項STU)。

抖動、定時和眼圖分析－DSA70000B 系列擁有最高精度的抖動和定時測量功能及完善的分析算法。緊張的定時余量需要穩定的低抖動設計。您可以在單次采集中，在每個有效脈沖的相鄰時鐘周期上進行抖動測量。多個測量和趨勢圖會在可變條件下顯示系統定時，包括隨機抖動與確定性抖動隔開。

通信模板測試－為檢驗串行通信標準一致性提供了完整的一系列模板。對下述標準支持156種模板- PCI Express、ITUT/ANSI T1.102、以太網 IEEE 802.3、ANSI X3.263、Sonet/SDH、Fiber Channel、InfiniBand、USB、串行ATA、串行Attached SCSI、IEEE 1394b、RapidIO、OIF 標準。

20 M樣點記錄長度－ 全部四條通道上20 M樣點的記錄長度，在高分辨率下提供了更長的時序。4、6和8 GHz型號可以選配100 M 樣點的記錄長度，12.5、16 和20 GHz 型號可以選配250 M 樣點的記錄長度，擴展了采集時序。

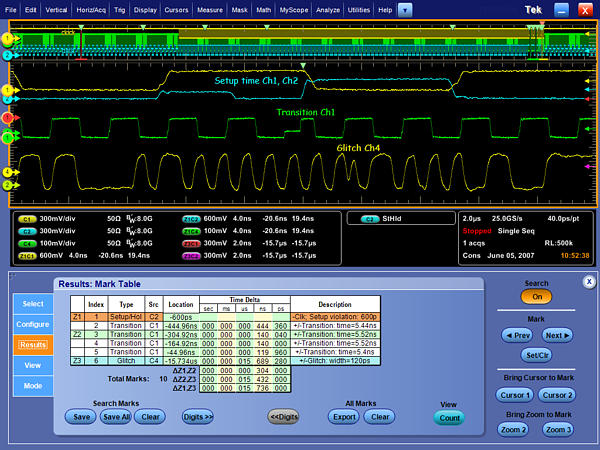

高級事件搜索和標記－通過事件搜索和標記的碼型匹配和軟件觸發功能，可以在長時間捕獲周期中輕松找到重要事件，如快速或低速跳變、建立時間和保持時間違規或邏輯碼型。

準確、簡單、可以量身定制的物理層認證測試－對需要進行行業標準認證的設計人員，可以在DSA70000B 中選配帶有通過/ 失敗波形模板和測量極限測試功能的特定標準一致性和分析模塊，包括PCI Express (選項PCE)、串行ATA和SAS(選項SST)、FB-DIMM、(選項FBD)、InfiniBand (選項IBA)、HDMI(選項HT3)、以太網 (選項ET3)、DisplayPort (選項DSPT)、DVI (選項DVI)以及USB (選項USB)。

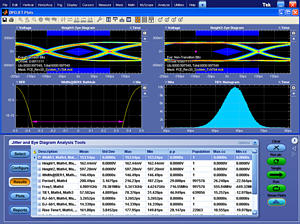

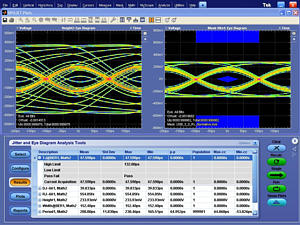

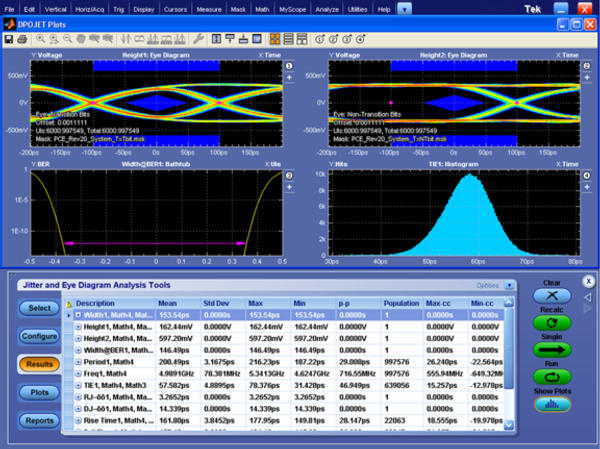

抖動、定時和眼圖分析

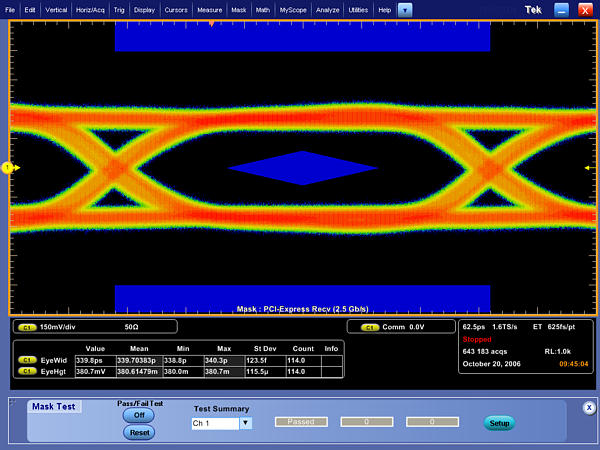

通信模板測試

DSA70000B系列提供了多種標配功能，擴展了泰克DPO70000B系列的功能，滿足了高速串行信號分析和認證需求，為有效解決設計挑戰提供了專用儀器。
