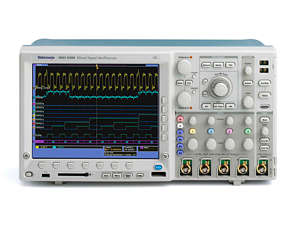

Tektronix/DPO4000/數字熒光示波器

• Tektronix/DPO4000/數字熒光示波器
• 欲購買或租賃Tektronix/DPO4000/數字熒光示波器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

主要特點和優點

Key Performance Specifications

• 11 GHz, 500 MHz, 350 MHz 帶寬型號
• 4 通道型號
• 16 條數字通道(MSO 系列)
• 所有通道上高達5 GS/s 的采樣率
• 所有通道上10 M 點的記錄長度
• >50,000 wfm/s 的最大波形捕獲速率
• 成套高級觸發

簡便易用功能

• Wave Inspector® 控制功能，輕松導航和自動搜索波形數據
• 29 種自動測量FFT 分析，簡化波形分析
• TekVPI® 探頭接口支持有源探頭、差分探頭和電流探頭，自
• 動定標和確定單位
• 10.4 英寸(264 mm) XGA 彩色顯示器
• 體積小，重量輕－ 僅厚5.4 英寸(137mm)，僅重11 磅(5 公 斤)

連接能力

• 前面板上提供了USB 2.0 主機端口，后面板上有兩個端口， 迅速簡便地存儲數據、進行打印及連接USB 鍵盤
• 后面板上的USB 2.0 設備端口，簡便地連接PC 或直接打印 兼容PictBridge® 的打印機
• 集成10/100 以太網端口，用于聯網和視頻輸出端口，把示 波器顯示畫面導出到監視器或投影儀上

選配串行觸發和分析功能

• I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/TDM 自動串行觸發、解碼和搜索選項

混合信號設計和分析(MSO 系列)

• 并行自動觸發、解碼和搜索功能
• 每條通道獨立設置門限
• 多通道建立時間和保持時間觸發
• MagniVuTM 高速采集技術，在數字通道上提供了60.6 ps 的 精細定時分辨率

選配應用支持

• 電源分析
• HDTV 和自定義視頻分析

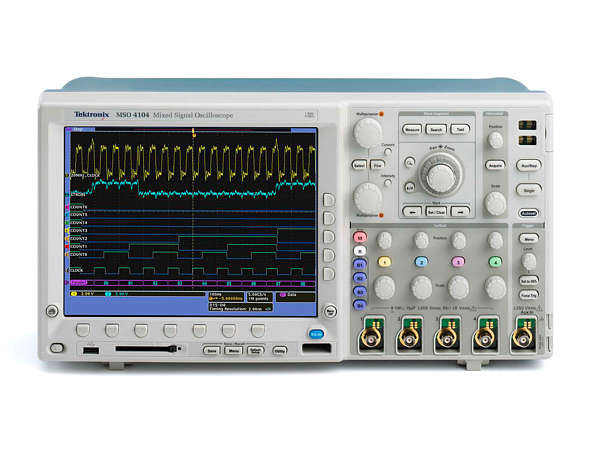

多功能混合信號設計調試工具

通過MSO/DPO4000系列示波器，您可以使用一臺儀器查看模 擬信號、數字信號和串行信號，迅速找到和診斷復雜的嵌入式 系統設計中的問題。由于高達1 GHz的帶寬及所有通道上5倍 的過采樣率，您可以獲得必要的性能，查看快速變化的信號細 節。MSO/DPO4000 上所有通道標配高達10 M 點的深記錄長 度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
泰克MSO/DPO4000系列示波器的數字熒光技術可以快速查看 異常信號，Wave Inspector® 控制功能可以迅速導航波形，其 可以自動進行串行總線和電源分析，為您提供了所需的多功能 工具，簡化和加快了復雜設計的調試工作。

完善的功能加快每個調試階段的工作速度

從迅速發現和捕獲異常事件，到搜索波形記錄找到事件及分析 事件特別和設備行為，MSO/DPO4000系列提供了一套強大的 功能，加快了每個設計調試階段的工作速度。

發現- 快速波形捕獲速率(超過50,000 wfm/s)最大限度地提高捕獲 難檢毛刺和其它偶發事件的概率。

發現

如果想調試設計問題，首先必須知道存在問題。每個設計工程 師都要用大量的時間查找設計中的問題，如果沒有合適的調試 工具，這項任務耗時長、非常麻煩。MSO/DPO4000 系列提供 了業內最完整的信號查看功能，可以迅速了解設備的實際操 作。快速波形捕獲速率(每秒捕獲超過50,000個波形)可以在幾 秒鐘內查看毛刺和其它偶發瞬態信號，揭示設備問題的真正特 點。帶有輝度等級的數字熒光顯示器通過加強發生頻率較高的 信號區域，來顯示信號活動的歷史信息，從而以可視方式顯示 異常事件的發生頻次。

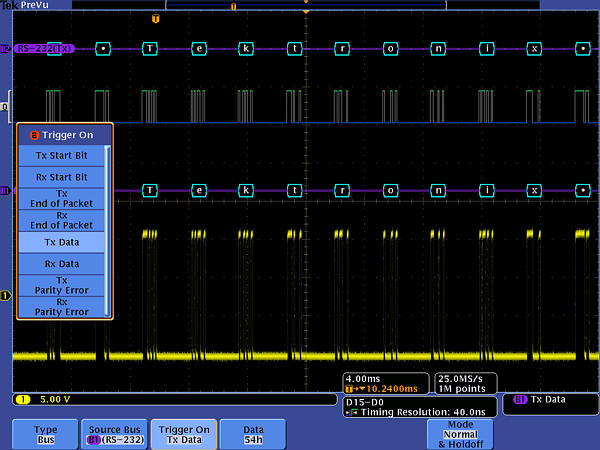

捕獲-觸發經過RS-232總線的特定發送數據包。一套完整的觸發 功能(包括特定串行數據包內容觸發)保證您可以迅速捕獲感興趣的 事件。

捕獲

發現設備問題只是第一步，然后，您必須捕獲感興趣的事件， 以確定根本原因。

MSO/DPO4000系列提供了一套完整的觸發功能，包括矮脈沖 觸發、邏輯觸發、脈寬/ 毛刺觸發、建立時間/ 保持時間違規觸 發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件。 由于高達10 M 點的記錄長度，您可以在一次采集中捕獲許多 感興趣的事件，甚至包括數千個串行數據包，以進一步進行分 析，同時保持高分辨率，放大精細的信號細節。

從觸發特定數據包內容到自動以多種數據格式解碼，MSO/ DPO4000 系列為業內最廣泛的串行總線提供了集成支持，包 括I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/TDM。能夠同時解碼最多兩條串行總線和/或并行 總線，意味著您可以迅速了解系統級問題。

為進一步幫助您調試復雜的嵌入式系統中的系統級交互， MSO4000 系列除模擬通道外，還提供了16 條數字通道。由于 數字通道全面集成到示波器中，您可以觸發所有輸入通道，自 動實現所有模擬信號、數字信號和串行信號時間相關。 MagniVuTM高速采集技術可以采集觸發點周圍精細的信號細節 (高達60.6 ps 分辨率)，實現精密測量。MagniVu 對進行準確 的定時測量對關重要，包括建立時間和保持時間測量、時鐘延 遲、信號偏移和毛刺檢定。

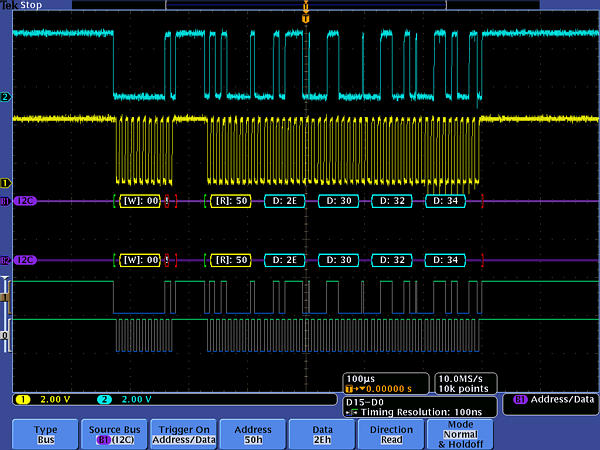

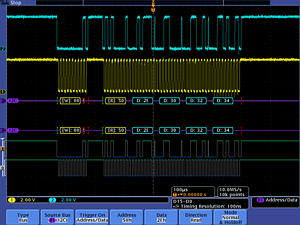

搜索－ I2C 解碼，顯示W(wǎng)ave Inspector 對Address 值50 的搜索結 果。Wave Inspector 控制功能在查看和導航波形數據方面提供了 前所未有的效率。

搜索

如果沒有適當?shù)乃阉鞴ぞ撸�在長波形記錄中找到感興趣的事件 可能會耗費大量的時間。隨著當前記錄長度超過1M數據點，確 定事件位置可能要滾動幾千屏信號活動。

由于其創新的Wave Inspector® 控制功能，MSO/DPO4000 系 列提供了業內最完善的搜索和波形導航能力。這些控制功能加 快了記錄卷動和放大速度。由于獨特的應力感應系統，您可以 在幾秒鐘內，從記錄一端移到另一端。用戶標記可以標出以后 您可能要參考的任何位置，以便進一步進行調查。您也可以自 動搜索記錄，找到自定義指標。Wave Inspector將立即搜索整 個記錄，包括模擬數據、數字?jǐn)?shù)據和串行總線數據。它將自動 標記每次發生的指定事件，從而可以迅速在事件之間移動。

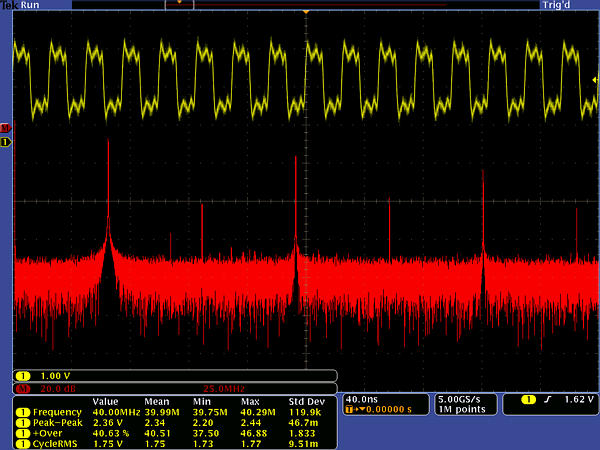

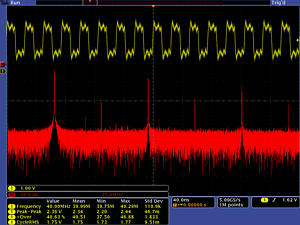

分析－脈沖式信號FFT 分析。一套完善的集成分析工具，加快設 計性能的檢驗速度。

分析

檢驗原型性能與仿真數據相符及滿足項目設計目標要求分析其 行為，涉及的任務包括簡單地檢查上升時間和脈沖，到完善的 功率損耗分析和考察噪聲來源。

MSO/DPO4000系列提供了一套完善的集成分析工具，包括基 于波形和基于屏幕的光標、29種自動測量、高級波形數學運算 (包括任意公式編輯)、FFT 分析和趨勢圖，以可視方式確定測 量怎樣隨時間變化。另外它還為串行總線分析、電源設計及視 頻設計和開發提供了專用應用支持。

對擴展分析，National Instrument 公司LabVIEW Signal ExpressTM Tektronix Edition軟件提供了200多種內置函數，包
括時域和頻域分析、極限測試、數據記錄和定制報告。

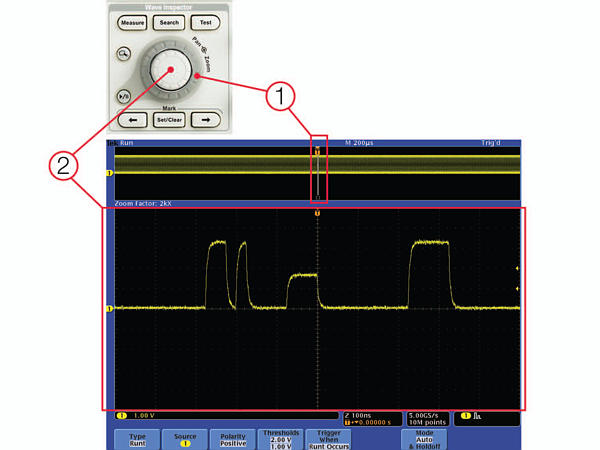

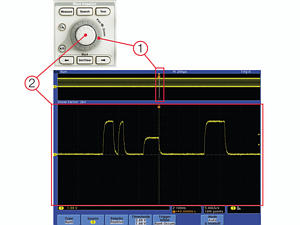

Wave Inspector 控制功能提供了前所未有的波形數據查看、導航 和分析效率。旋轉外部卷動控制裝置(1)，查看10 M 點記錄。在幾 秒鐘內從開頭到達結尾。看到感興趣的東西、想查看更多細節？只 需旋轉內部縮放控制裝置(2)就可以了。

Wave Inspector® 導航和搜索

10M點記錄長度代表著幾千屏的信息。通過業內最優秀的導航 和搜索工具Wave Inspector，MSO/DPO4000系列可以在幾秒 鐘內找到事件。

放大/ 卷動

專用兩級前面板旋鈕可以直觀地控制縮放和卷動顯示。內部旋 鈕調節縮放系數(或縮放標度)，順時針旋轉，可以激活縮放，逐 漸提高放大系數；反時針旋轉，可以降低放大系數，最終關閉 縮放功能。您不必再經過多個菜單，調節縮放視圖。外部旋鈕 在波形中卷動縮放框，迅速得到用戶感興趣的波形部分。外部 旋鈕還采用應力感應式設計，確定卷動波形的速度。外部旋鈕 旋轉得越快，縮放框卷動的速度越快。通過反方向旋轉旋鈕， 可以改變卷動方向。

播放/ 暫停

在尋找異常事件或感興趣的事件時，前面板上的專用播放/ 暫 停按鈕在顯示屏中自動滾動播放波形。播放速度和方向使用直 觀的卷動旋鈕進行控制。旋鈕旋轉得越快，波形滾動速度越快。 通過反方向旋轉旋鈕，可以改變卷動方向。

搜索步驟1：確定要查找的項目。


搜索步驟2：Wave Inspector自動搜索和記錄每個事件，并用空心 白三角標記事件。然后可以使用Previous 和Next 按鈕，從一個事 件跳到下一個事件。

用戶標記

在前面板按Set Mark 按鈕，可以在波形上放置一個或多個標 記。為在不同標記之間導航，只需在前面板上按Previous(←) 和Next(→)按鈕。

搜索標記

Search 按鈕可以自動搜索長采集數據，查找用戶自定義事 件。搜索標記會高亮度顯示所有事件發生，并可以使用前面板 Previous(←)和Next(→)按鈕簡便地搜索。搜索類型包括邊沿、 脈寬/ 毛刺、矮脈沖、邏輯、建立時間和保持時間、上升時間/ 下降時間及I2C、SPI、CAN、LIN、FlexRay、RS232/422/485/ UART 和I2S/LJ/RJ/TDM 數據包內容。

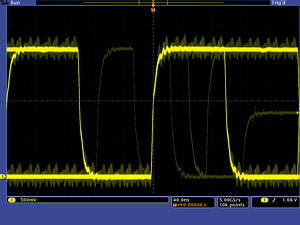

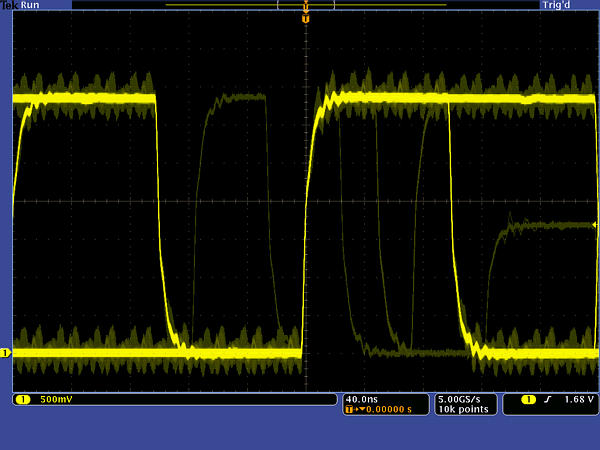

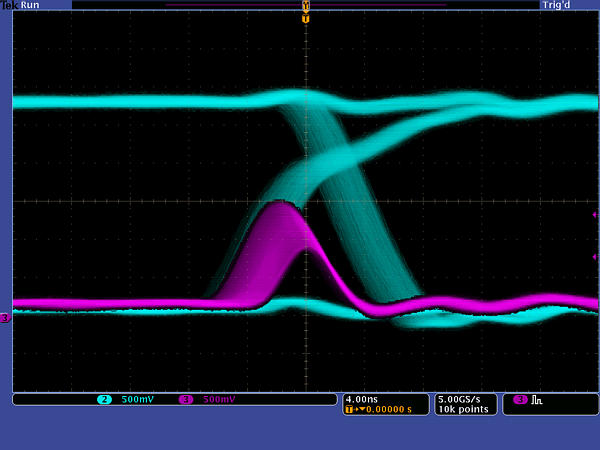

數字熒光技術可以在MSO/DPO4000 系列上實現>50,000 wfm/s 的波形捕獲速率和實時輝度等級。

數字熒光技術

MSO/DPO4000系列數字熒光技術使您能夠快速了解設備的實 際工作情況。其快速波形捕獲速率(>50,000 wfm/s)使您能夠以 非常高的概率，迅速查看數字系統中常見的偶發問題，如矮脈 沖、毛刺、定時問題、等等。
波形相互疊加在一起，發生頻次高的波形點會變亮。這可以迅 速突出顯示發生頻次高的事件，在偶發異常事件中，則會突出 顯示發生頻次低的事件。
通過MSO/DPO4000 系列，您可以選擇無限余輝或可變余輝， 確定前一個波形采集在屏幕上停留多長時間，進而可以確定異 常事件的發生頻次。

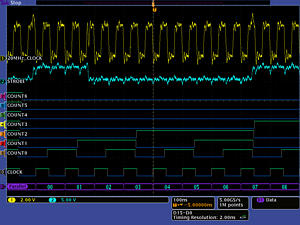

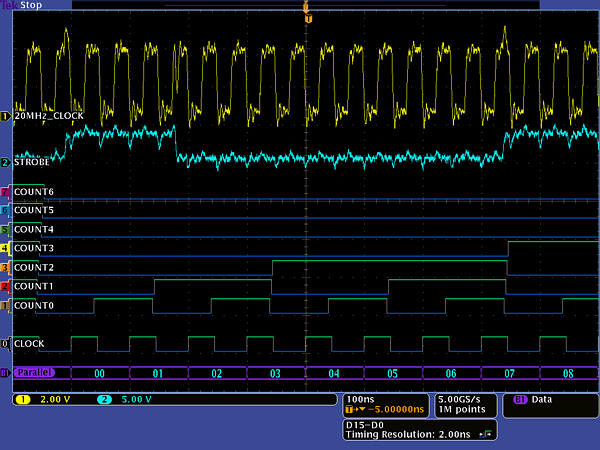

MSO系列提供了16條集成數字通道，可以查看和分析時間相關的 模擬信號和數字信號。

混合信號設計和分析(MSO 系列)

MSO4000系列混合信號示波器提供了16條數字通道。這些通 道緊密集成到示波器的用戶界面中，簡化了操作，可以輕松解 決混合信號問題。

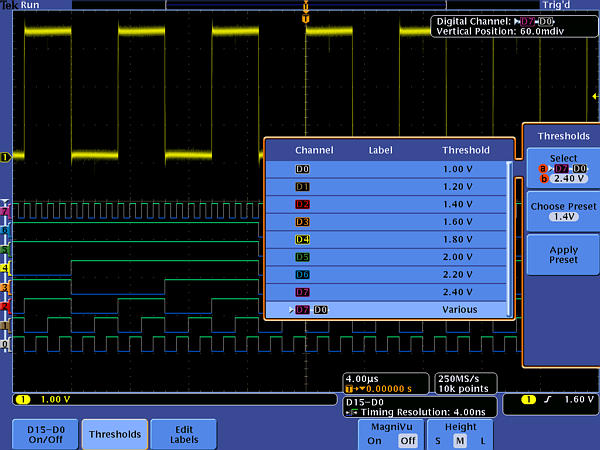

通過帶色碼的數字波形顯示，可以簡單地把多條數字通道一起放在 屏幕上，創建一個組，然后作為組移動數字通道。可以為每條通道 設置門限值，支持最多16 個不同的邏輯家族。

帶色碼的數字波形顯示

MSO4000 系列重新界定了查看數字波形的方式。邏輯分析儀 和混合信號示波器都有一個共同的問題，即在縮放程度足夠大， 以便數字軌跡在顯示屏中保持平坦時，確定數據是1 還是0。 MSO4000系列擁有帶色碼的數字軌跡，用綠色顯示1，用藍色 顯示0。

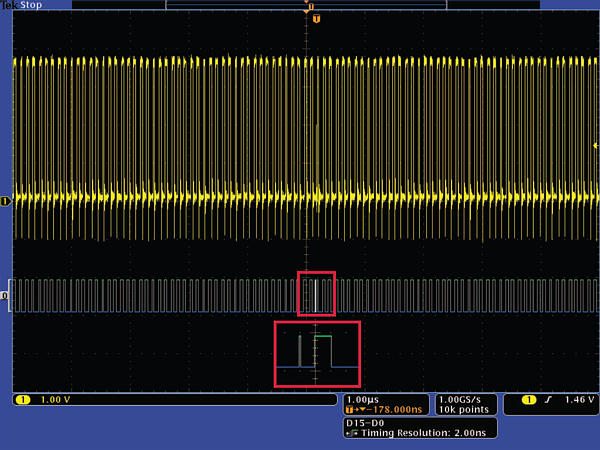

白邊表明放大可以獲得進一步信息。如這里所示，放大白邊會揭示 一個隱藏的毛刺。

在系統檢測到多個跳變時，MSO4000 系列多跳變檢測硬件會 在顯示屏上顯示一個白邊。白邊表示放大或以更快的采樣率采 集可以獲得更多的信息。在大多數情況下，放大將揭示以前的 設置看不到的脈沖。如果在放得盡可能大時仍有白邊，那么這 表示提高下一個采集上的采樣率將比以前的設置采集結果揭示 頻率更高的信息。

MSO4000 系列允許對數字波形分組，簡化通道設置，并使用 USB鍵盤輸入波形標記。通過簡單把數字波形排列起來，可以 構成一個組。一旦建立了組，您可以作為一個整體定位該組中 包含的所有通道，大大縮短與單獨定位各條通道有關的正常設 置時間。

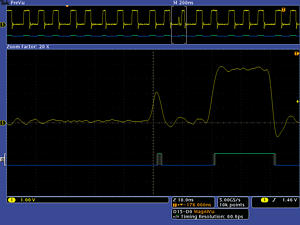

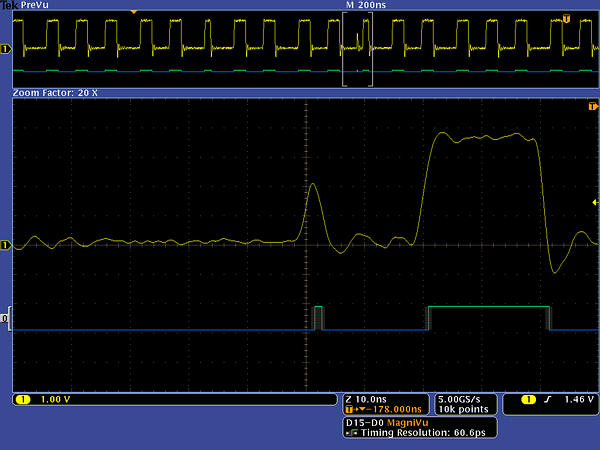

MagniVu高分辨率記錄提供了60.6 ps的定時分辨率，可以在數字 波形上進行關鍵定時測量。

MagniVuTM 高速采集技術

MSO4000 系列上的主數字采集模式將在500 MS/s 時(2 ns 分 辨率)捕獲高達10 M點。除主記錄外，MSO4000 還提供了一種 超高分辨率記錄，稱為MagniVu，在高達16.5 GS/s時(60.6 ps) 時采集10,000 點。在每次觸發時都采集主波形和MagniVu 波 形，可以在顯示屏上隨時在運行或停止之間切換。MagniVu的 定時分辨率明顯要比市場上類似的MSO 精細，在數字波形上 進行關鍵定時測量時讓您放心。

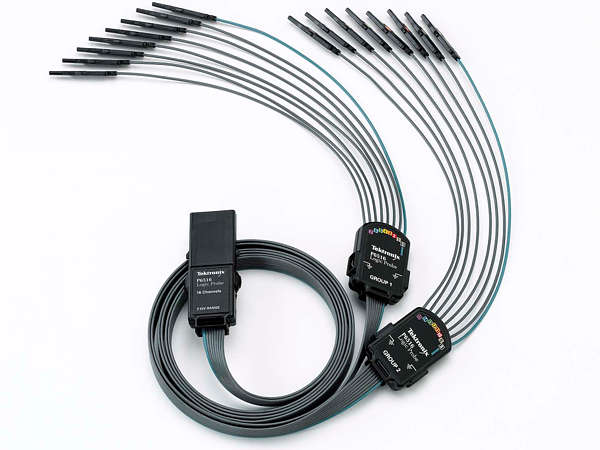

P6516 MSO探頭提供了兩個8通道適配夾，簡化了與設備的連接。

P6516 MSO 探頭

這種獨特的探頭設計提供了兩個8通道適配夾。每條通道末尾 采用新型探頭端部設計，包括一個隱藏式接地，簡化了與被測 設備的連接。每個適配夾在第一條通道上的同軸電纜顏色為藍 色，識別起來非常簡便。公共接地采用自動推進式連接器，可 以簡便地建立自定義接地，連接被測設備。在連接到方形針腳 上時，P6516 有一個適配器，連接探頭頭部，與探頭端部齊平 延長探頭接地，從而可以連接到頭部針腳。P6516 提供了杰出 的電氣特點，而其應用的負荷只有3 pF。

觸發經過I2C總線的特定數據包。黃色波形是時鐘，藍色波形是數 據。總線波形提供了解碼的數據包內容，包括Start、Address、 Read/Write、Data 和Stop。

串行觸發和分析(選配)

在串行總線上，一個信號中通常包括地址信息、控制信息、數 據信息和時鐘信息，而很難隔離感興趣的事件。MSO/DPO4000 系列為調試串行總線提供了一套強大的工具，支持I2C、SPI、 CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/ TDM 自動觸發、解碼和搜索。

串行觸發

在流行的串行接口(如I2C, SPI, CAN, LIN, RS232/422/485/ UART 和I2S/LJ/RJ/TDM)上，在包頭、特定地址、唯一標識符 等數據包內容上觸發采集。

總線顯示

可以更高級地組合查看構成總線的各個信號(時鐘, 數據, 片選 等)，可以更加簡便地識別數據包在哪里開始和結束，識別地 址、數據、標識符、CRC 等子數據包成分。

總線解碼

厭倦了不得不目視檢查波形，計算時鐘，確定每個位是1還是0， 把多個位組合成字節，確定十六進制值？讓示波器為您完成這些工作！一旦設置了總線，MSO/DPO4000系列將解碼總線上 的每個數據包，以十六進制、二進制、十進制( 僅L I N 和 FlexRay)、帶符號的十進制(僅I2S/LJ/RJ/TDM)或ASCII (僅RS- 232/422/485/UART)格式顯示總線波形中的值。

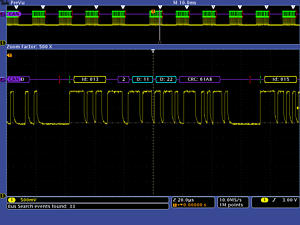

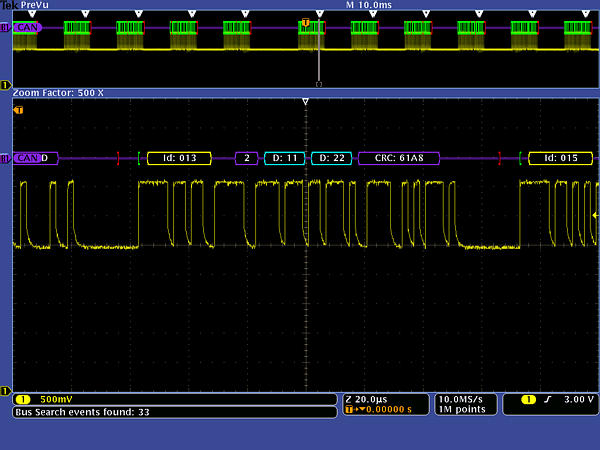

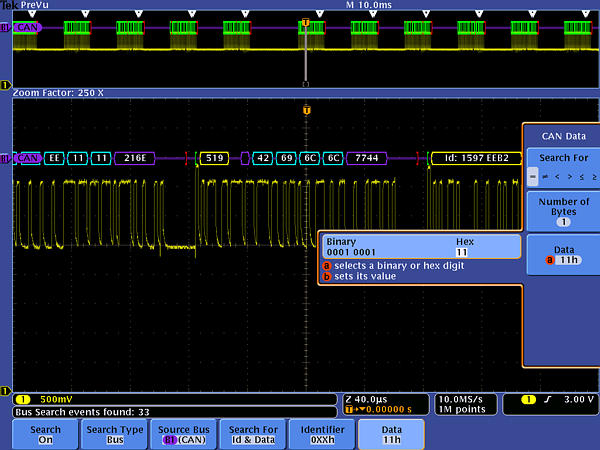

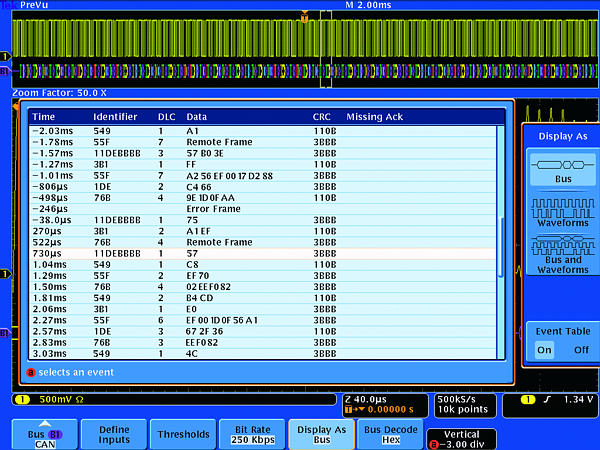

事件表顯示長采集中每個CAN 數據包解碼后的標識符、DLC、 DATA 和CRC。

事件表

除查看總線波形本身的解碼包數據外，您還可以在表格視圖中 查看所有捕獲的數據包，這在很大程度上與邏輯分析儀上查看 數據的方式類似。它連續列出數據包，包括每個組成部分的欄 目(地址, 數據, 等)。

搜索

串行觸發特別適合隔離感興趣的事件，但一旦捕獲事件、并需 要分析周圍數據，您要怎么做？過去，用戶必須手動滾動通過 波形，計算和轉換位，查看是什么導致了事件。有了MSO/ DPO4000 系列，您可以讓示波器根據用戶定義的標準搜索采 集的數據，包括串行數據包成分。每次事件發生都用搜索標記 高亮度顯示。為在不同標記之間快速搜索，只需在前面板上按 Previous(←)和Next(→)按鈕。

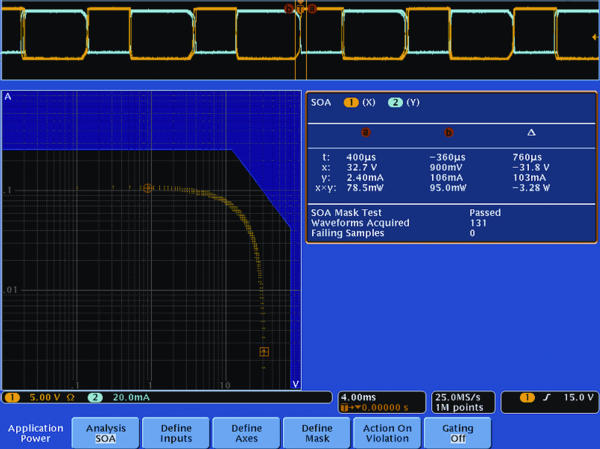

安全工作區測量。自動電源測量功能可以迅速準確地分析常用電源 參數。

電源分析(選配)

消費者對電池工作時間更長的設備及能耗更低的綠色解決方案 的需求正不斷提高，要求電源設計人員檢定和最小化開關損耗， 以提高能效。此外，必須檢定電源的功率電平、輸出純度及到電 源線的諧波反饋，以滿足國家和地區電源質量標準。在歷史上， 在示波器上進行這些測量及其它電源測量需要手動完成，耗時長， 過程繁瑣。MSO/DPO4000系列選配的電源分析工具大大簡化了 這些任務，可以迅速準確地分析電源質量、開關損耗、諧波、安 全工作區(SOA)、調制、紋波和轉換速率(dl/dt, dV/dt)。電源分析 工具全面集成到示波器中，用戶只需按一個鍵，就可以自動執 行電源測量，而不要求使用外部PC 或復雜的軟件設置。

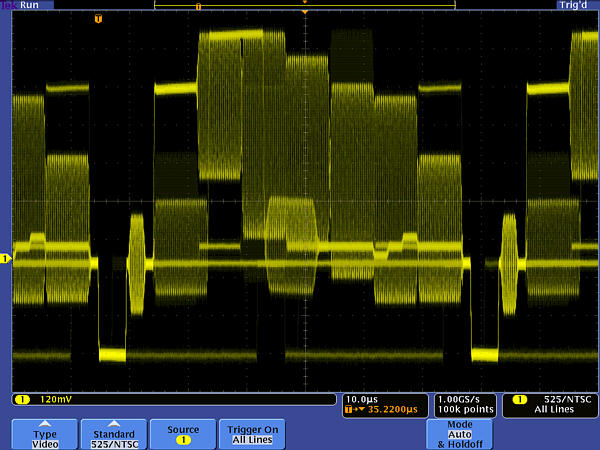

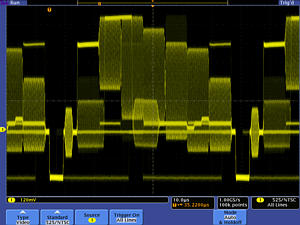

查看NTSC 視頻信號，注意DPO 提供的輝度等級視圖，其能夠表 示時間、幅度和幅度分布隨時間變化。

視頻設計和開發

許多視頻工程師一直對模擬示波器情有獨鐘，他們認為模擬顯 示器上的灰度等級是查看特定視頻波形細節的唯一途徑。 MSO/DPO4000 系列的快速波形捕獲速率配以信號輝度等級 圖，提供了與模擬示波器相同的信息，但其詳細程度要高得多， 同時提供了數字示波器的全部好處。

IRE和mV 格線、按場觸發釋抑、視頻極性、擁有足夠智能、可 以檢測視頻信號的Autoset 等標配功能，使MSO/DPO4000 系 列成為市場上面向視頻應用的最簡便易用的示波器。再加上高 達1 GHz的帶寬和四條模擬輸入，MSO/DPO4000系列為模擬 和數字視頻提供了充足的性能。

選配的DPO4VID 視頻應用模塊進一步擴展了MSO/DPO4000 系列的視頻功能。DPO4VID提供了業內最完整的一套HDTV和 自定義(非標準)視頻觸發功能。

專業設計，讓您的工作更輕松

MSO/DPO4000 采用專業設計，讓您的工作更輕松。大型高分辨 率顯示器會顯示錯綜復雜的信號細節。專用前面板控制功能簡化了 操作。前面板上的USB 主機端口可以簡便地把屏幕圖、儀器設置 和波形數據傳送到U 盤上。

大型高分辨率顯示器

MSO/DPO4000 系列擁有10.4 英寸(264 mm) XGA 彩色顯示 器，可以查看錯綜復雜的信號細節。

專用前面板控制功能

每條通道獨立的垂直控制功能，提供了簡單直觀的操作。您不 必再在所有四條通道中共享一套垂直控制功能。

連接能力

前面板上的USB主機端口可以簡便地把屏幕圖、儀器設置和波 形數據傳送到U 盤上。后面板包含兩個額外的USB 主機端口 和一個USB設備端口，用來從PC遠程控制示波器，或連接USB 鍵盤。USB 設備端口還可以用來直接打印到兼容PictBridge® 的打印機。集成10/100以太網端口可以簡便地聯網，視頻輸出 端口可以把示波器顯示畫面導出到外部監視器或投影儀上。

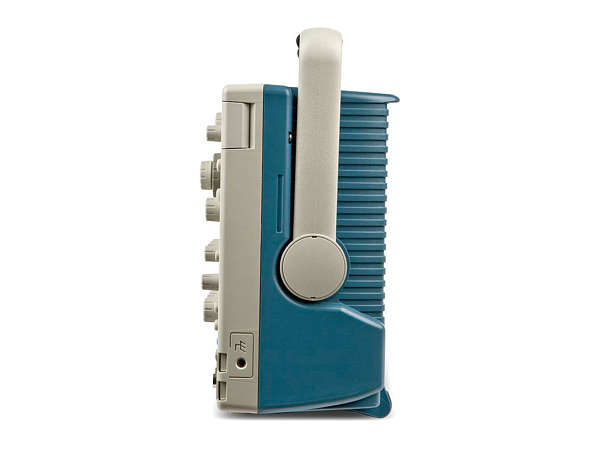

MSO/DPO4000 系列體積小巧，釋放了工作臺或桌面上寶貴的空 間。

體積緊湊

MSO/DPO4000系列采用緊湊的便攜式設計，可以在實驗室之 間簡便地攜帶使用，由于深僅5.4 英寸(137 mm)，其節約了測 試臺上寶貴的空間。

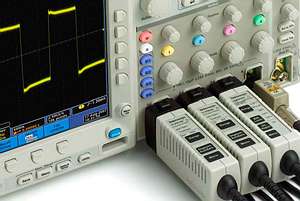

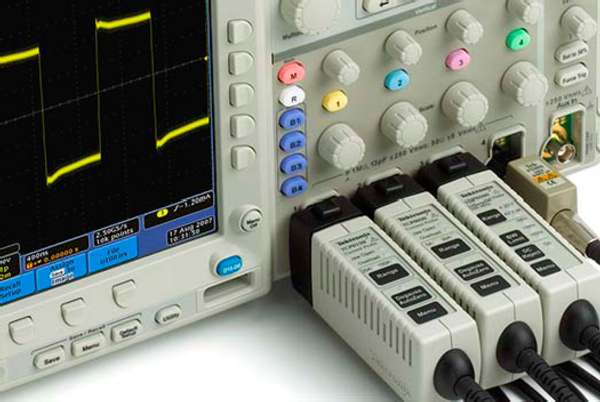

TekVPI 探頭接口簡化了探頭與示波器的連接。

TekVPI® 探頭接口

TekVPI 探頭接口在探測中確立了簡便易用性的標準。TekVPI 探頭具有狀態指示燈和控制功能，在補償框中帶有一個探頭 menu 按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜 單，其中包括探頭所有相關設置和控制功能。TekVPI接口采用 新型探頭電源管理結構，可以直接連接電流探頭。最后，還可 以通過USB、GPIB或以太網遠程控制TekVPI探頭，在ATE 環 境中提供了用途更加廣泛的解決方案。

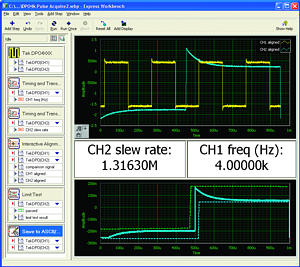

NI LabVIEW SignalExpressTM Tektronix Edition是泰克與National Instruments 聯合開發的、為MSO/DPO 系列優化的全面互動的測 量采集和分析軟件。

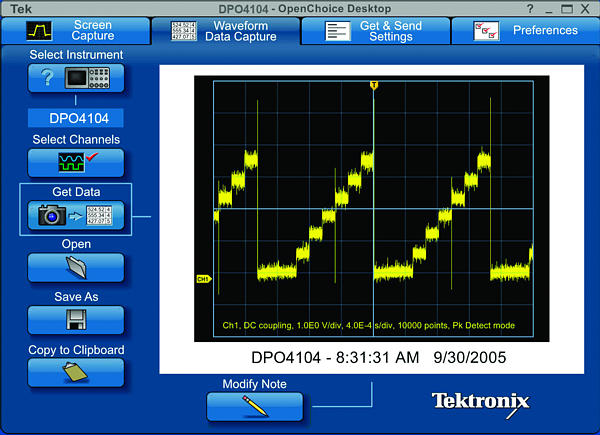

OpenChoice® Desktop 軟件可以無縫連接示波器與PC。

擴展分析

使用MSO/DPO4000系列采集數據和進行測量只需簡單地把示 波器的USB電纜連接到PC上。每臺示波器標配主要應用軟件， 如NI LabVIEW SignalExpressTM Tektronix Edition LE、 OpenChoice® Desktop、Microsoft Excel 和Word 工具條，可 以快速簡便地直接與Windows PC 通信。

NI LabVIEW SignalExpress Tektronix Edition LE 可以使用直 觀的拖放用戶界面，即時采集、生成、分析、比較、導入和保 存測量數據和信號，而不要求任何編程。選配的Professional Version 軟件提供了200 多種內置函數，實現了額外的信號處 理、高級分析、掃描、極限測試和用戶自定義步長功能。對簡 單的任務，標配的OpenChoice Desktop軟件可以通過USB或 LAN 快速簡便地在示波器與PC 之間通信，傳送設置、波形和 屏幕圖。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
