• 面向串行應用和數字應用的3.5 GHz帶寬型號
• 面向所有應用的2.5 GHz、1 GHz和500 MHz 帶寬型號
• 在一條通道上實現最高40 GS/s 的實時采樣速率，在4條通道上實現高達10 GS/s 的實時采樣速率
• 高達400 M 樣點的記錄長度，支持MultiView ZoomTM 功能，迅速瀏覽信息
• >250,000 wfms/s 的最大波形捕獲速率
• 用戶可以選擇帶寬限制濾波器，改善低頻測量精度
• MyScope® 定制窗口和鼠標右鍵菜單，實現杰出的效率
• 事件搜索和標記功能，簡便地補償事件關系
• Pinpoint™ 觸發技術，提供了最靈活、性能最高的觸發功能，支持1400 多種組合，滿足幾乎任何觸發情況
• 體積小，重量輕
• 業內最大的12.1" XGA 觸摸屏
• 通信模板測試
• 從串行數據流中恢復時鐘
• 64 位NRZ串行碼型觸發
• 分離速率高達1.25 Gb/s 的碼型相關影響NRZ 串行測試碼型觸發
• 低速串行協議觸發 (I²C,SPI, RS-232, CAN)
• 具體技術軟件解決方案，為以太網和USB2.0一致性測試、抖動、定時、眼圖、功率測量和DDR存儲器總線
  分析提供了內置專業分析系統，提供CAN 和LIN 總線網絡設計
• OpenChoice® 軟件，采用MicrosoftWindows XP 操作系統，內置組網和擴展分析功能

應用

• 信號完整性、抖動和定時分析
• 驗證、調試和檢定完善的設計
• 對串行數據流進行滿足電信和數據通信行業標準的調試和一致性驗證
• 低速串行總線設 (I²C, SPI, CAN, LIN, RS-232)
• 考察瞬態現象
• 功率測量和分析
• 頻譜分析

無可比擬的性能和通用性，更好地查看設計，更快地完成工作

DPO7000 系列是新一代數字熒光示波器，同時為設計人員在驗證、檢定、調試和測試復雜的電子電路設計時面臨的棘手信號完整性問題提供了業內最優秀的解決方案。

該系列擁有杰出的信號采集和分析性能、操作簡單性和無可比擬的調試工具，加快了處理日常任務的速度。業內最大的屏幕及直觀的用戶界面，可以簡便地獲得最大數量的信息。

無可比擬的采集性能

泰克示波器的信號保真度確保您對測量結果的信心

• 在所有型號和所有通道上實現了高采樣速率，可以捕獲更多的信號細節(瞬變、不理想、快速邊沿)
  • 2.5 GHz 型號和3.5 GHz 型號在一條通道上實現了40 GS/s 的采樣速率
  • 選項2SR 可將500 MHz 示波器和1GHz示波器的最大實時采樣速率翻了一番
• 高帶寬，高達3.5 GHz，在2 通道、3通道或4 通道中匹配，采用泰克專有的DSP 增強技術。每條通道上用戶可以選擇DSP 濾波器，提供了幅度和相位相關功能，并可以擴展到3.5 GHz，在復雜的測量中實現更準確的信號保真度。也可以關閉每條通道上的DSP濾波器，利用真正的2.5 GHz 模擬帶寬，滿足要求最高原始數據捕獲能力的應用需求
• DPO7000系列示波器標配一系列用戶可以選擇的帶寬限制濾波器。這些濾波器在新的頻率范圍內保持了儀器的帶寬滾降特點、平坦度和相位線性度，從而降低了帶外噪聲對測量的影響。現在，設計人員可以購買一臺儀器，滿足最高的帶寬需求，同時簡便地優化儀器，處理頻率較低的測量

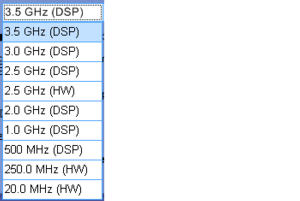

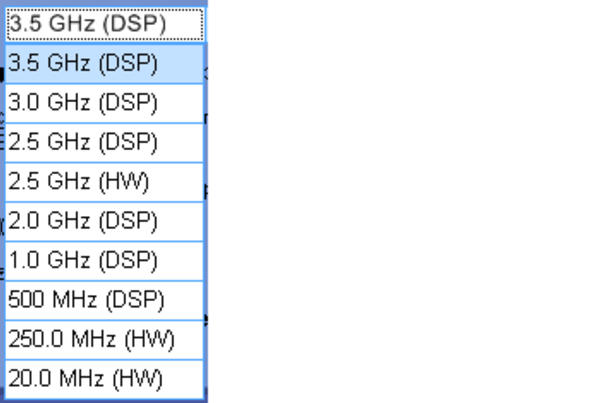

  用戶可以選擇的帶寬限制選項


• 超低抖動本底噪聲和垂直精度，適合非常準確的測量
• 業內最長的采集時間，提供了更高的分辨率和最長的時序
  • DPO7000 系列上每條通道標配10M 的存儲深度
  • 2.5 GHz 型號和3.5 GHz 型號上可以選配每條通道最多400M的存儲深度
  • 500 MHz型號和1 GHz型號上可以選配每條通道最多200M 的存儲深度
  • MultiView Zoom™ 功能，簡便地管理這一深記錄長度，詳細比較和分析多個波形段。以可視方式自動滾動通過深記錄，或生成數學運算表達式，即時突出顯示差異

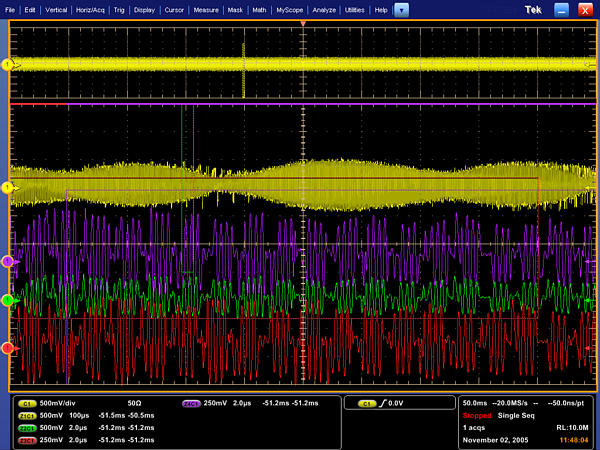

同時放大四個感興趣的區域，進行比較

• 性能最高的探測解決方案，探測差分和單端電壓信號及進行電流測量，因?yàn)榫�確的設計檢驗取決于以高帶寬獲得關鍵信號及高保真度信號捕獲能力

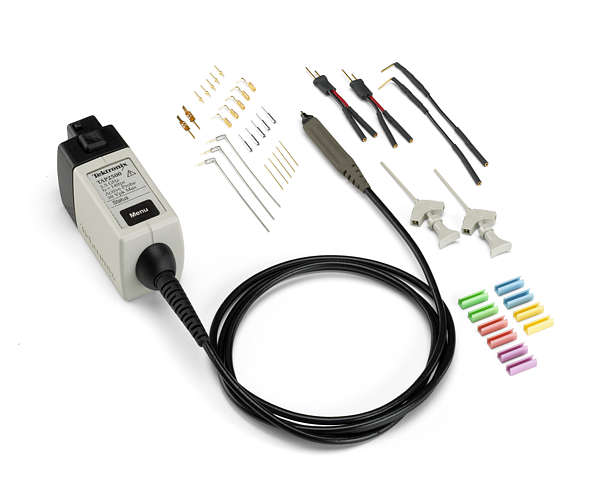

泰克有源探頭實現高速信號采集和測量保真度

無可比擬的通用性

全面控制波形采集和顯示參數，最大限度地利用示波器

可以選擇三種水平時基工作模式。如果只是進行簡單地探測，并希望與實地信號互動，您可以使用Automatic (自動)或交互默認模式提供最實時的顯示更新速率。如果想獲得精確測量及最高的實時采樣率，實現最高的測量精度，那么應該選擇Constant Sample ate (恒定采樣率)模式，它將保持最高的采樣率，提供最佳的實時分辨率。最后一種模式稱為Manual (手動)模式，因?yàn)樗�保證直接獨
立控制采樣率和記錄長度。

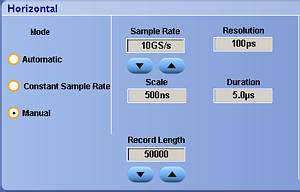

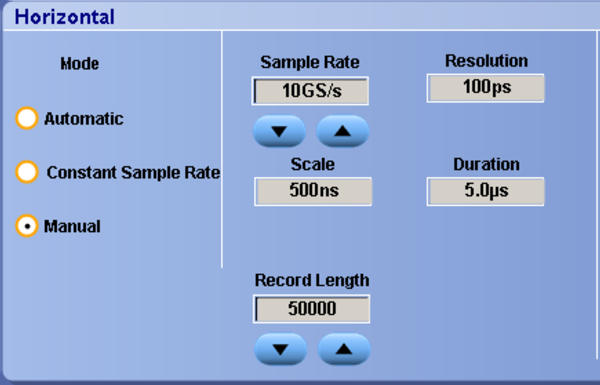

三種水平時基的工作模式

通過MyScope® 功能，創建自己的控制窗口，其中只包括您關心的控制功能、特性和功能

通過使用簡單、可視的拖放流程，您只需幾分鐘，就可以簡便地創建自己的個性化示波器功能"工具箱"。一旦創建，可以象任何其它控制窗口一樣，通過示波器按鈕/ 菜單條上的專用MyScope 按鈕和菜單選擇，簡便地進入這些定制控制窗口。您可以制作數量不限的定制控制窗口，使得在共享環境中使用示波器的每個人都有自己獨特的控制窗口。MyScope控制窗口可以使所有示波器用戶受益，消除了在有一段時間不使用示波器后所需的重新學習時間，高需求用戶則可以更加高效。您可以在一個控制窗口中找到所需的一切，而不必不斷地瀏覽一個又一個菜單，重復類似的任務。

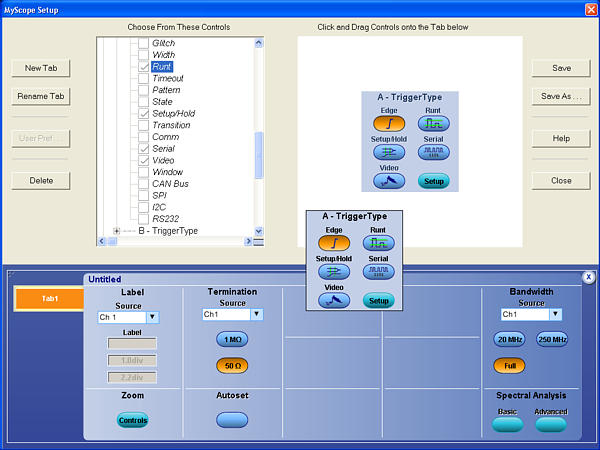

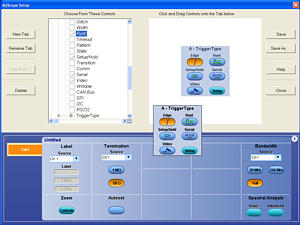

拖放感興趣的菜單項目，創建MyScope控制窗

通過OpenChoice® 軟件，使用熟悉的分析工具量身定制測試測量系統

OpenChoice 軟件的分析和組網功能給泰克Windows XP 示波器增加了更多的靈活性：通過使用快速嵌入式總線，波形數據可以在Windows 桌面上直接從采集應用轉入分析應用，其速度要比傳統GPIG傳送快得多。其中包括泰克實現的行業標準協議，如T e k V I S A T M 接口和ActiveX控件，以便使用和增強Windows數據分析和存檔應用。它還包括IVI 儀器驅動程序，可以使用GPIB、串行數據和局域網連接，從儀器上或外部PC上運行的程序中，簡便地與示波器通信。也可以使用軟件開發人員工具箱(SDK)，使用Visual BASIC、C、C++、MATLAB、LabVIEW、LabWindows/CVI和其它常用應用開發環境(ADE)自動完成波形采集和分析中的多步驟過程。DPO7000 系列軟件解決方案還支持把示波器與外部PC 和非Windows 主機集成起來。此外，OpenChoice 結構提供了完善的軟件設施，可以更快、以更通用的方式完成操作。它使用數據傳送程序，如Excel 或Word工具條，簡化Windows桌面或外部PC 上的分析和存檔工作

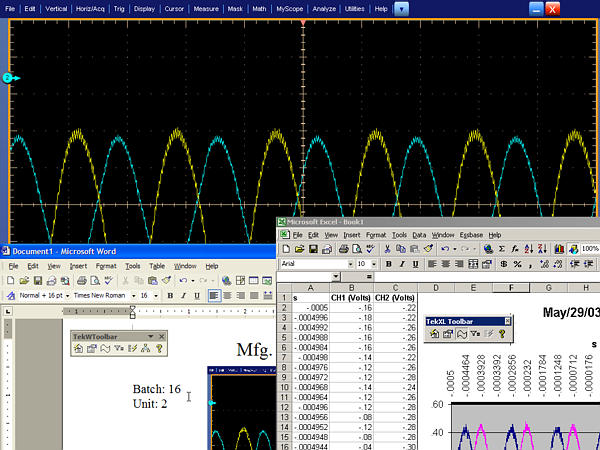

使用獨特的Excel工具條把數據捕獲到Microsoft Excel 中，使用Word 工具條創建定制報告

加快調試復雜電子電路設計的速度

FastAcq 采集模式清楚地顯示系統缺陷，加快調試速度

FastAcq 基于泰克專有的DPX® 采集技術，它可在四個通道上同時以每秒250,000個波形的速率捕獲信號，而不只是顯示顏色等級，明顯提高了發現罕見問題事件的概率。用戶只需簡單地旋轉強度旋鈕，就可以清楚地查看"別人看不到的世界"，因?yàn)榘l(fā)生頻次使用色碼表示。某些示波器廠商聲稱在短突發時間內實現高波形捕獲速率，但只有基于DPX 技術的DPO7000系列示波器能夠持續實現這么快的波形捕獲速率，從而可以迅速揭示問題特點，并應用完善的觸發模式分離問題，節約幾分鐘、幾小時、甚至幾天的時間

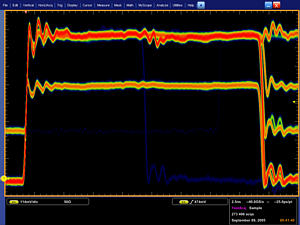

分通過使用FastAcq采集模式，最大限度地提高捕獲難檢毛刺和其它罕見事件的概率

能夠?qū)Ω信d趣的事件觸發示波器在復雜的信號調試和驗證中至關重要

不管您要找到系統錯誤，還是需要分離復雜信號的一部分以進一步進行分析，如DDR讀或?qū)懲话l(fā)信號。泰克PinpointTM觸發技術都提供了解決方案。Pinpoint觸發系統采用鍺硅(SiGe)技術，提供了直到儀器帶寬的觸發靈敏度，并允許在A觸發電路和B觸發電路上選擇所有觸發類型。它可以以非常小的觸發抖動捕獲非常窄的毛刺。其它公司產品的觸發系統只在單個事件(A 事件)上提供了多種觸發類型，延遲觸發(B 事件)選擇局限于邊沿類型觸發，如果B事件沒有發生，其通常沒有提供觸發序列復位方式。而Pinpoint觸
發技術則同時在A 觸發器和B 觸發器上提供了全套高級觸發類型，并支持復位觸發，在指定時間、狀態和跳變沿后會再次開始觸發序列，即使最復雜信號中的事件仍能捕獲。其它示波器一般提供不到20 種觸發組合，而Pinpoint 觸發則提供了1400 多種組合，而且是以全部性能實現的。

通過增強觸發功能，您可以選擇補償觸發路徑和顯示路徑之間的時間差，幾乎可以消除觸發點上的任何觸發抖動。在這種模式下，可以使用觸發點作為測量參考。

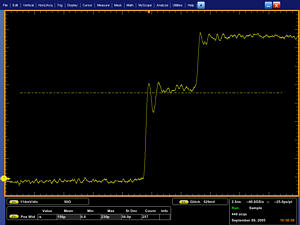

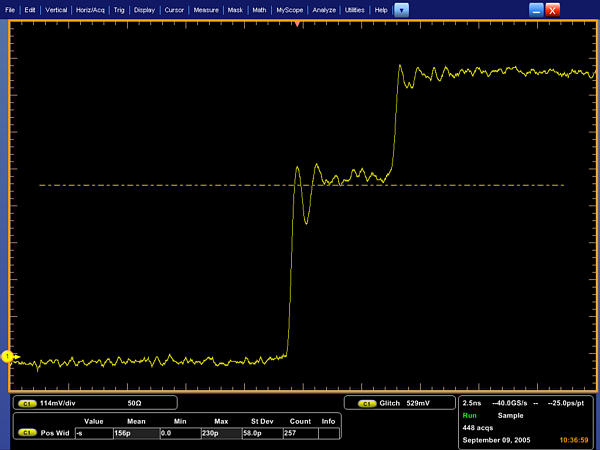

分離最小寬度為200 ps 的毛刺

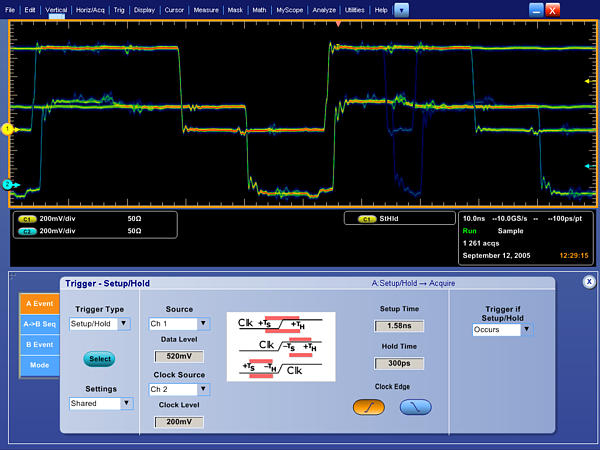

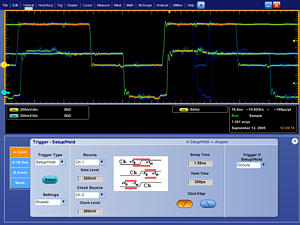

分離直到360 ps 的建立時間和保持時間超限

在行業標準串行總線最相關的位序列上觸發采集

I²C (Inter-Integrated Circuit) 觸發是DPO7000 系列示波器的標配功能，它包括啟動條件、確認丟失、重啟、數據讀、地址和/或數據幀，采用10位或7位格式，并提供了專門的選項，允許選擇是否包括R/W 位

SPI (串行外設接口)觸發是DPO7000 系列示波器的標配功能，包括在用戶定義的幀內的數據碼型上觸發采集。RS-232觸發是DPO7000 系列示波器的標配功能

CAN (控制器局域網)觸發是一種選配功能(選項LSA)，包括同步任何CAN 高信號或CAN 低信號上CAN 幀開頭或結尾，對幀類型(數據, 遠程, 錯誤, 過載)、標識符、數據、確認丟失和位填充錯誤觸發采集

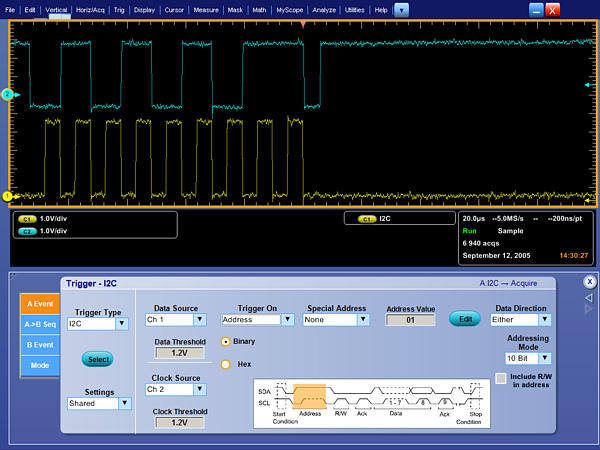

對特定 I²C地址簡便地觸發采

根據新興標準(如1080i, 1080p, 720p 和480p)模擬HDTV/EDTV 觸發, 及對NTSC、SECAM 和PAL 視頻信號在場內任何行、所有行、所有場、奇數場或偶數場進行標準視頻觸發。此外，可以選擇IRE 和mV 格線，更加簡便地進行測量和目視檢查

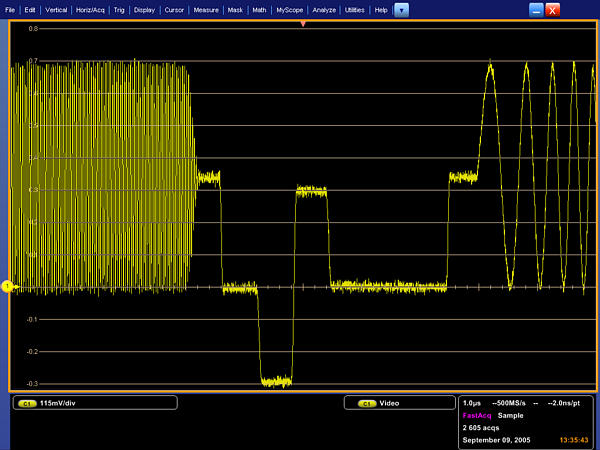

對模擬HDTV 三級同步信號觸發采集，考察水平消隱間

為調試串行結構，對NRZ 串行數據流使用串行碼型觸發，并支持內置時鐘恢復功能(只在DPO7254 和DPO7354 上提供)。儀器恢復時鐘信號，識別、轉換和解碼字符及其它協議數據。您可以查看解碼成字的捕獲的位序列，方便地進行分析(對8b/10b 和其它編碼的串行數據流)，您也可以為捕獲的串行碼型觸發設置希望的編碼字。這個觸發選項涵蓋了高達1.25 Gb/s 的NRZ 串行標準。

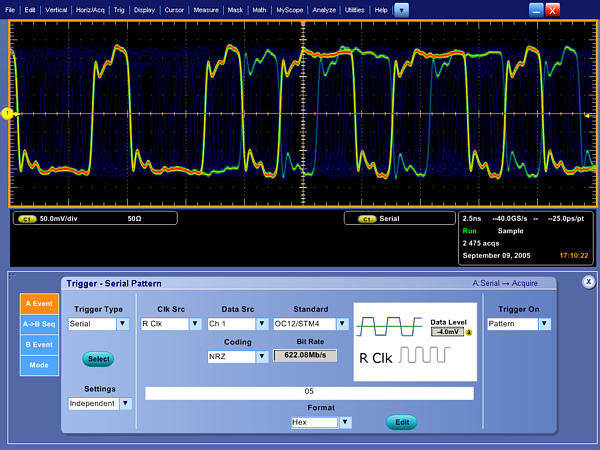

串行碼型觸發，調試碼型相關問題

碼型鎖定觸發功::使得示波器能夠以杰出的時基精度同步采集長串行測試碼型，在NRZ 串行碼型觸發中增加了一個新的維度。可以使用碼型鎖定觸發功能，從長串行數據碼型中去掉隨機抖動。可以考察特定位跳變的影響，可以與模板測試一起使用平均功能。這種功能在DPO7254 和7354 型號上作為選項PTM提供

英寸大型XGA 顯示屏

DPO7000 系列提供了12.1 英寸XGA 觸摸屏，提供的波形顯示范圍比同類其它示波器系列高出15%，是業內最大的顯示器。

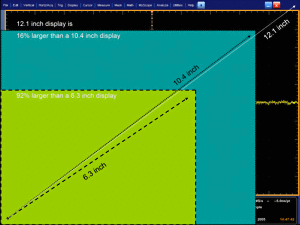

12.1" 顯示器與其它示波器的顯示尺寸相比如何？

10 個豎格使垂直測量分辨率提高了25%。

無可比擬的易用性

TekVPI™ 探頭接口采用示波器與探頭智能雙向通信技術，實現了杰出的通用性和易用性。

DPO7000 系列是快速響應的儀器，包含一套完善的功能，如觸摸屏、菜單結構簡單、直觀的圖形圖標、每條通道旋鈕垂直控制功能、支持鼠標右鍵、鼠標滾輪改進功能、在Preview模式下保存波形和測量數據、導出/ 保存/ 調用菜單改進功能。

能夠與邏輯分析儀互操作，進行數字設計和調試

通過泰克的集成視圖 (iView™) 數據顯示，數字電路設計人員可以解決信號完整性挑戰，更迅速、更簡便地有效調試和檢驗系統。這種集成能力使得設計人員能夠在同一個顯示窗口中查看時間相關的數字?jǐn)?shù)據和模擬數據，分離導致系統失效的數字信號的模擬特點。它不要求用戶校準。此外，一旦設置，iView 功能會完全自動實現。

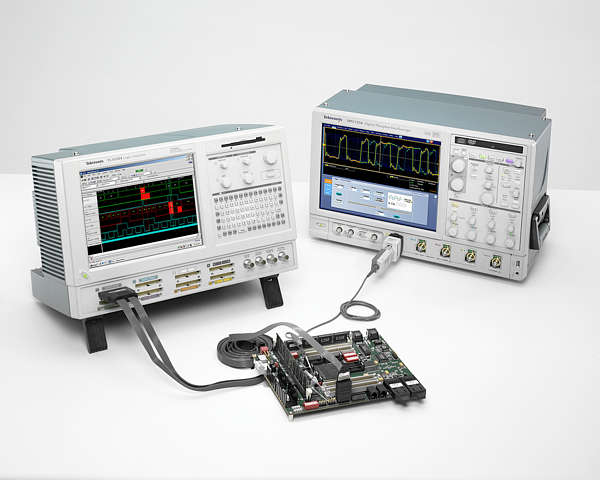

數字設計和調試綜合工具

深入查看復雜的電氣設計，進行檢定和一致性測試

不管是簡單的數學表達式、波形模板測試、合格/不合格一致性測試、事件搜索、事件標記、還是用戶自行開發的定制應用，DPO7000 系列示波器都提供了業內最完善的一套分析和一致性測試工具。

廣泛的內置高級波形分析工具

波形光標可以簡便地測量軌跡到軌跡定時特點，連接YT顯示模式和XY顯示模式的光標則可以簡便地考察相位關系和安全操作區越限。可以使用圖形調色板選擇53 種自動測量功能，調色板以邏輯方式把測量整理成幅度、時間、組合、直方圖和通信等類別。通過平均值、最小值、最大值、標準偏差和樣本總量等統計數據，可以進一步考察測量結果。

可以定義及對波形數學應用數學表達式，在屏幕上獲得可以使用的結果。您只需按一個按鈕，就可以進入常用的波形數學函數。對高級應用，還可以使用簡便易用的計算器樣式的編輯器，創建代數表達式，其中包括實際波形、參考波形、數學函數、測量值、標量和用戶可調節變量。

FFT - 為在頻域中分析信號，可以使用基本頻譜(提供了最佳參數)，也可以使用高級頻譜及手動時基水平模式(直接控制頻率跨度、中心頻率和解析帶寬)。

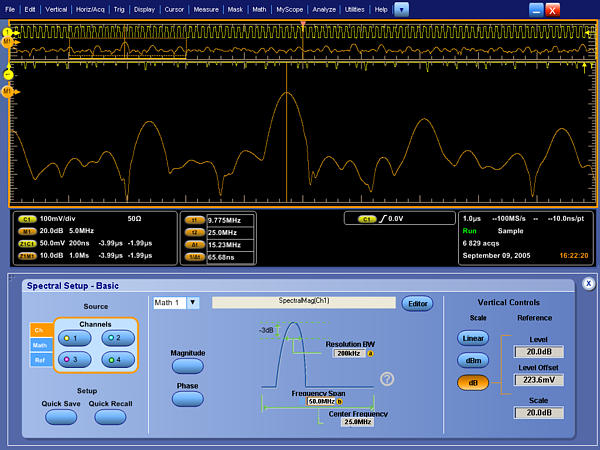

基本頻譜UI 控制窗口

濾波 - 通過創建自己的濾波器或使用儀器標配濾波器，增強用戶分離或?yàn)V除信號中某些重要成分的能力(噪聲或信號的特定諧波)。

抖動、定時和眼圖分析

抖動、定時和眼圖分析(選項DJA)- 與當前串行總線有關的緊張的定時余量需要穩定的低抖動設計。DPOJET在單次實時采集中在連續的時鐘和數據周期上執行抖動、定時和眼圖測量，擴大了示波器的功能。通過多種測量和各種分析工具，包括頻譜圖和趨勢圖，DPOJET迅速顯示可變條件下的系統定時。它還提供信號的Rj/Dj，而不使用重復碼型，不要求固定的碼型或長度。您可以使用分析功能查看信號特點，如SSC 曲線，使用眼圖模板和極限文件，利用一致性測試功能針對統計極限進行測試，確定測試通過/
失敗。

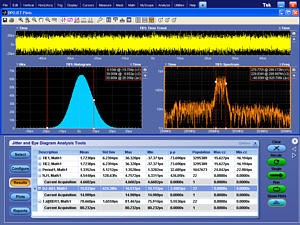

抖動、定時和眼圖分析

高級事件搜索和標記(選項ASM) - 事件搜索和標記功能可以讓用戶從檢查數據的繁瑣工作中解脫出來，它突出顯示重要事件，跳過不重要的事件，加強對事件關系的理解。您可以輕松瀏覽感興趣的事件。它標配基本事件(僅邊沿)搜索和標記功能；ASK 選項支持更加先進的事件類型，如跳變、建立時間和保持時間或邏輯碼型

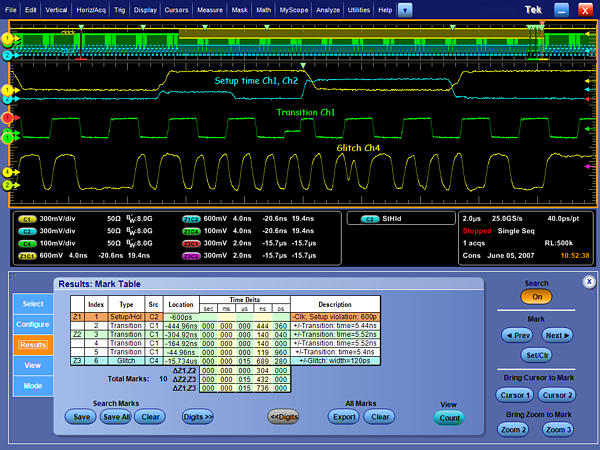

加速研究采集波形中的特定事件

極限測試(選項LT) - 這種功能用來比較采集的波形的邊界。這些邊界一般由用戶定義，指明參考波形周圍的容限頻段。如果采集的波形的任何部分落在極限范圍外，那么軟件會返回一條失敗消息，并在波形上顯示失敗的位置。

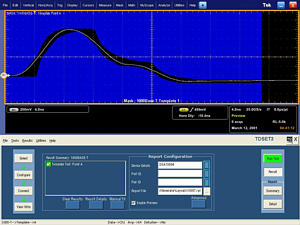

通信模板測試(選項MTM) - 這一功能為檢驗是否符合串行通信標準提供了完整的一系列模板。它支持156種標準模板：

• ITU-T (64 Kb/s to 155 Mb/s)
• ANSI T1.102 (1.544 Mb/s to 155 Mb/s)
• 以太網 IEEE 902.3, ANSI X3.263 (125 Mb/s to 1.25 Gb/s)
• Sonet/SDH (51.84 Mb/s to 622 Mb/s)
• 光纖通道 (133 Mb/s to 2.125 Gb/s)
• USB (12 Mb/s to 480 Mb/s)
• IEEE 1394 (491.5 Mb/s to 1.966 Gb/s)
• RapidI/O (高達2 Gb/s)
• OIF 標準(1.244 Gb/s)
• 視頻 (143.18 Mb/s to 1.485 Gb/s)

CAN 和LIN 定時和協議解碼軟件(選項LSA) - 在您需要保證無縫可靠地操作CAN 或LIN 網絡時，這一選項可以測量頻率振蕩器容限、傳輸延遲，利用觸發功能使用內置協議同時解碼CAN 消息和LIN 消息。這一選項在D P O 7 3 5 4、D P O 7 2 5 4 、DPO7104 和DPO7054 上作為選項LSA提供

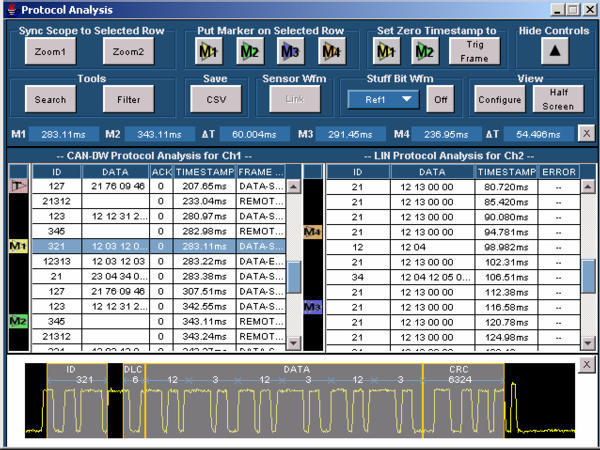

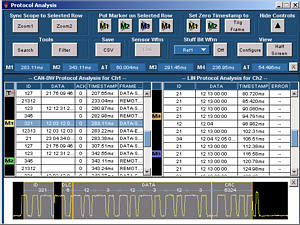

CAN 和LIN 定時和協議解碼

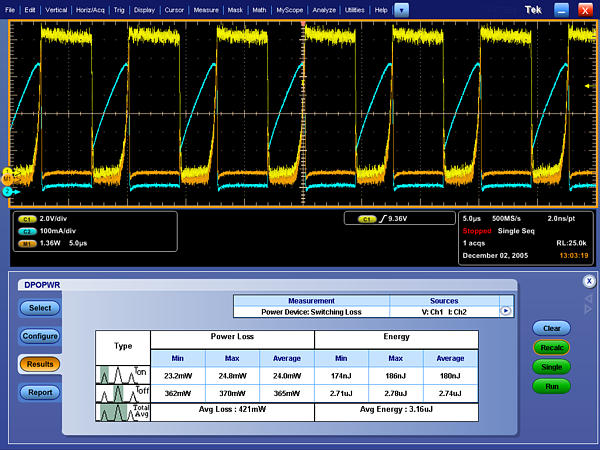

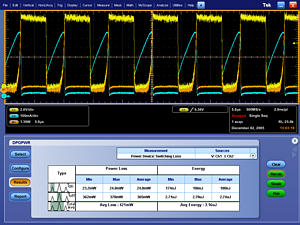

可選的功率測量和分析套件(選PWR) - 分析電源開關設備和磁性器件中的功耗，以可量身定制的格式生成詳細的報告。HiRes采集模式在單次或重復信號上以高達125 MHz 的帶寬提供了8 位以上的垂直分辨率。強大靈活的測量功能、數學運算和綜合數學運算功能，使其成為電源設備設計人員執行功率測量的理想解決方案，如測量電壓、電流、瞬時功率和能量。新型TekVPITM 接口在示波器和探頭之間實現智能通信。TekVPI 探頭接口還為探頭接口提供了更多的功率，允許客戶直接把電流探頭連接到示波器正面。

Power Measurement and Analysis

可選的以太網一致性測試套件(選項ET3) - 為10/100/1000Base-T信號提供一致性測試。

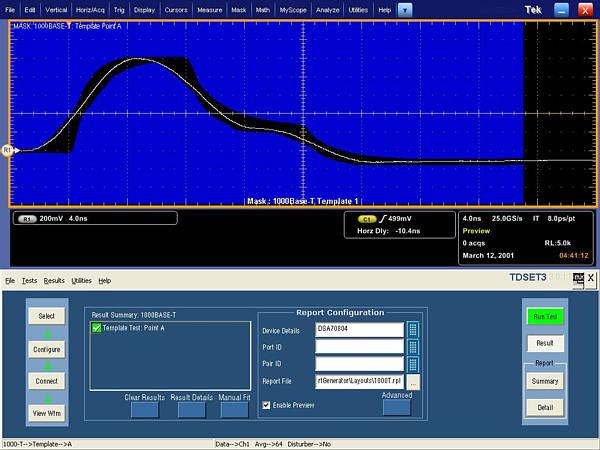

以太網一致性測試

可選的USB 一致性測試套件(選項USB) - 為USB2.0 信號提供一致性測試。

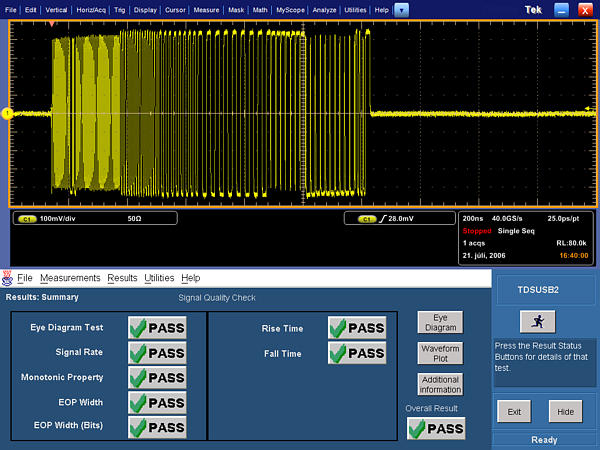

USB一致性測試

可選的DDR存儲器系統分析(選項DDRA) - 加速驗證基于DDR2、DDR3 或DDR 變通技術(如GDDR3)的存儲系統。這種新的DDR搜索算法自動檢測數據和選通信號的速率和電壓，標出發生的每個讀或?qū)懲话l(fā)信號。然后可以使用DPOJET，生成數據眼圖或執行以讀或?qū)懲话l(fā)信號判定的JEDEC 標準測量。

可選的超寬帶頻譜分析軟件和超寬帶頻譜分析基本版軟件 -

UWBE: 超寬帶微波、光學和電氣信號要求的實時帶寬超出了基于頻譜分析儀的解決方案所能實現的水平。RF 數據頻譜分析和數字下變頻速度快，非常簡便，可以導出下變頻后的相關頻率跨度，然后使用RSAVu和MATLAB等工具進一步進行分析。

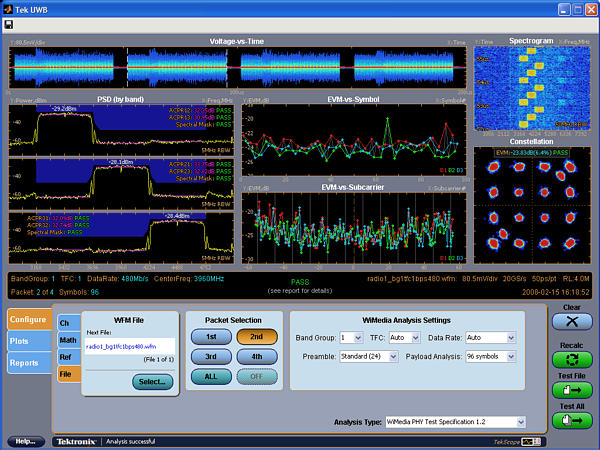

新增UWB測量: 自動檢測分組、TFC和數據速率，支持所有頻段組、時間頻率代碼和數據速率及WiMedia PHY 1.2分析，提供完整的解決方案。迅速可視化、調試和生成報告，包括頻譜圖、功率譜密度、QPSK/DCM 星座、EVM對符號、EVM 對副載波、公共相位誤差對符號及Voltagevs-時間圖，針對每種測試條件，捕獲和存檔完整的測量數據。

DPO7000系列產品型號：

型號	帶寬	采樣率	記錄長度	通道	參考價格*
DPO7354	3.5 GHz	40/20/10 GS/s	400/200/100 M	4	查看報價
DPO7254	2.5 GHz	40/20/10 GS/s	400/200/100 M	4	查看報價
DPO7104	1 GHz	40/20/10 GS/s	200/100/50 M	4	查看報價
DPO7054	500 MHz	20/10/5 GS/s	200/100/50 M	4	US$ 19,300
