主要特點和優點

• TriMode – 一次設置，三項測量，不用調節探頭觸針連接
  • 差分
  • 單端
  • 共模 (只要求一只探頭，而不是采用傳統探測技術)
• 信號保真度
  • P7520
    • 帶寬：>20 GHz
    • 上升時間10% - 90%: <27 ps(保證值)
    • 上升時間20% - 80%: <18 ps(典型值)
  • P7516
    • 帶寬：>16 GHz (典型值)
    • 上升時間10% - 90%: <32 ps(保證值)
    • 上升時間20% - 80%: <24 ps(典型值)
  • P7513
    • 帶寬：>13 GHz (典型值)
    • 上升時間10% - 90%: <40 ps(保證值)
    • 上升時間20% - 80%: <28 ps(典型值)
• 通用連接 － 焊接、手持式、夾具化
  • TriMode™ 焊接連接
    • 體積小，可以簡便地接入PCB 之間的空間
    • 支持長距離接入，杰出的信號保真度
  • 精密差分探測模塊-可以選配手持式探測和夾具探測
    • 小型精密錐形前端連接，關節桿聯接，支持一致性測試和可變前端連接間隔
• TekConnect ^® 接口－TekConnect 示波器/ 探頭控制功能和易用性
  • 從探頭補償盒或從示波器菜單中直接進行控制
  • 通過TekConnectTM 接口自動進行測量控制，連接泰克實時示波器

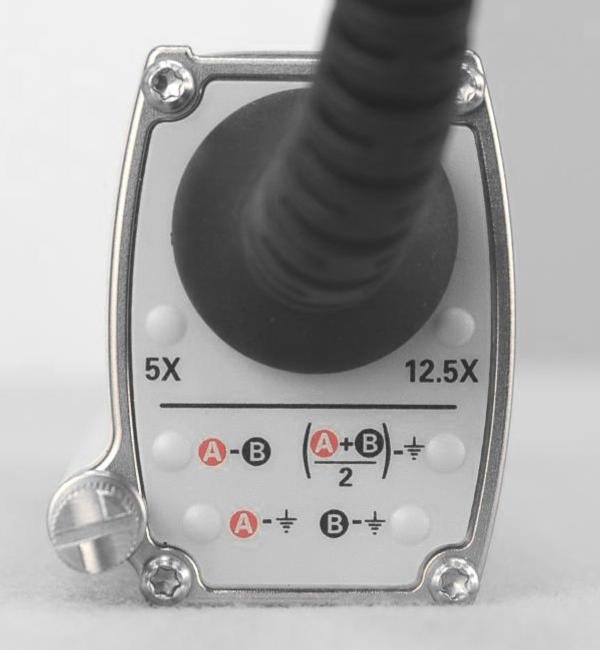

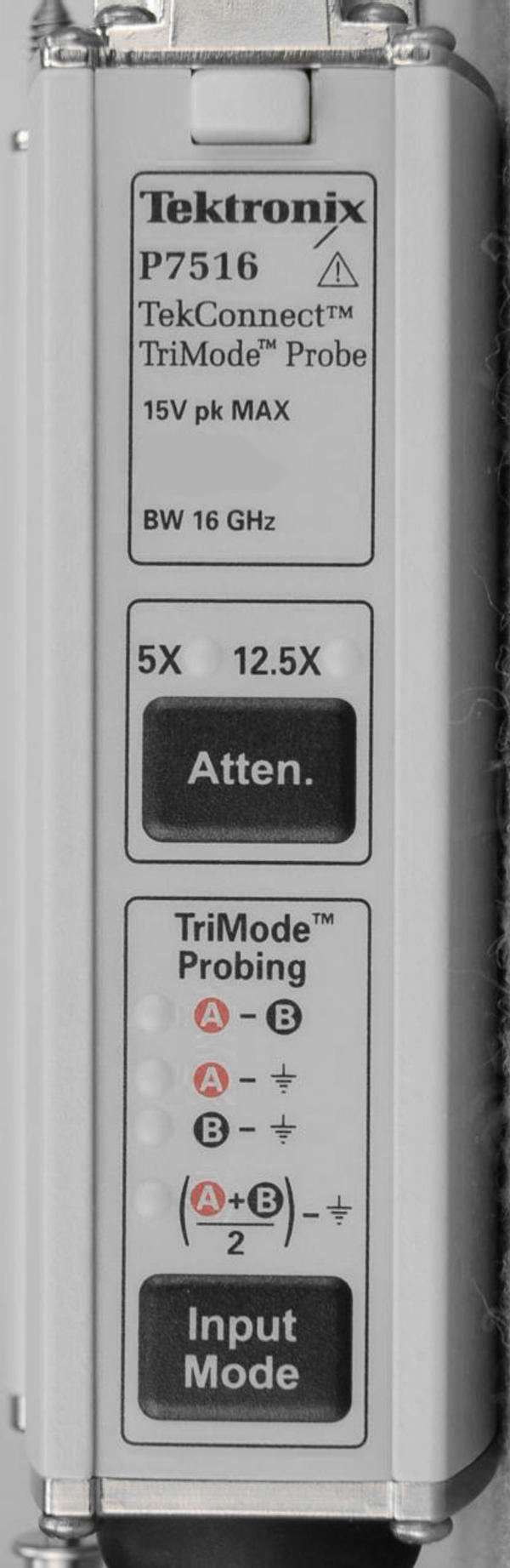

  • 從頂部或后部面板的探頭補償框上查看TriMode/ 衰減設置

應用

• 應用實例包括但不限于：
  • PCI-Express II, 串行ATA III, DDRII,F B - D I M M , R a m b u s , X A U I ,2*XAUI

TriMode探測、連接和性能

革命性的TriMode 探測架構

泰克P7500 系列－新的差分探頭架構，引領高速探測解決方案 — 一個探頭設置，清楚準確地進行差分測量、單端測量和共模測量。

泰克是信號保真度和信號采集中公認的領導者。在不斷創新探測技術的基礎上，我們發明了一種革命性的新型探測架構，稱為TriMode探測，確立了易用性和信號保真度的下一代行業基準。泰克新的差分架構改變了既定的規則，可以大大提高您的工作效率和效益。通過實現獨一無二的功能，P7500 系列差分探頭可以在差分、單端和共模測量之間切換，而不用把探頭移出連接點。通過縮短設置時間，它改善了工作效率。通過這種新的差分探頭架構，可以設置一次，然后通過改變探頭設置，進行三種不同的測量。

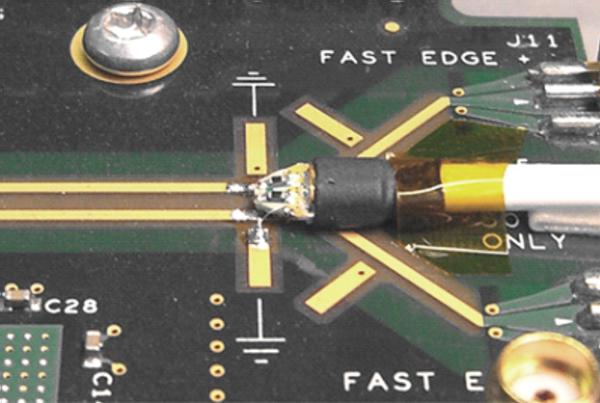

終端配電板視圖.


頂部配電板視圖。


觸針視圖。

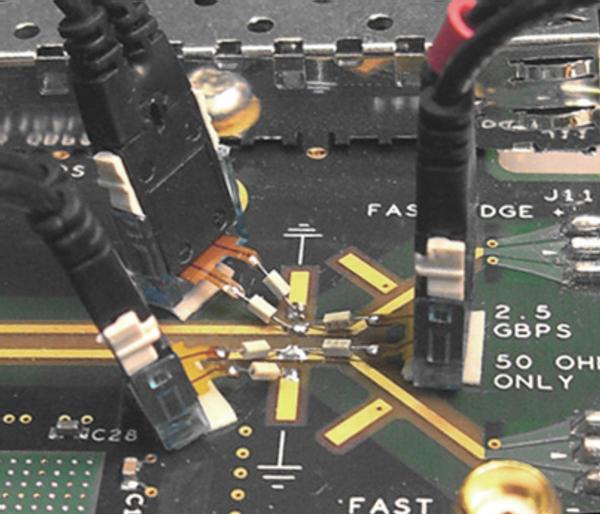

在使用TriMode 前：1 只探頭進行差分測 量，2 只探頭進行單端和共模測量；或1 只探頭焊接和重新焊接三次；2只探頭進 行共模測量。


在使用TriMode后(P75TLRST): 1只探頭 進行差分、單端和共模測量，只要求設置 一次。

P7500 系列探頭的TriMode 探頭架構繼承了最高帶寬和低DUT 負荷的傳統，同時改善了連接能力和價值。。

Connectivity Plus – 焊接- 手持- 夾具化

P7500 系列差分探頭架構提供了新的連接能力，為實時示波器提供了最高的探頭保真度。P7500 系列新改進的多點連接解決方案包括：

• 標配 TriMode長距離焊接觸針(P75TLRST)－支持更長的距離，體積非常小
• 選配 精密差分探測模塊 (P75PDPM) — 還提供了用于手持應用和夾具化應用的模塊

通過長距離焊接前端，現在可以更簡便、更迅速地在電路板上及在電路板之間執行測量。用戶只需拔下前端(P75TLRST)，然后插上另一個前端附件，就可以簡便地更換這些前端附件。

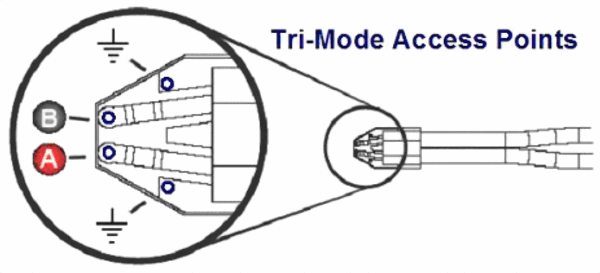

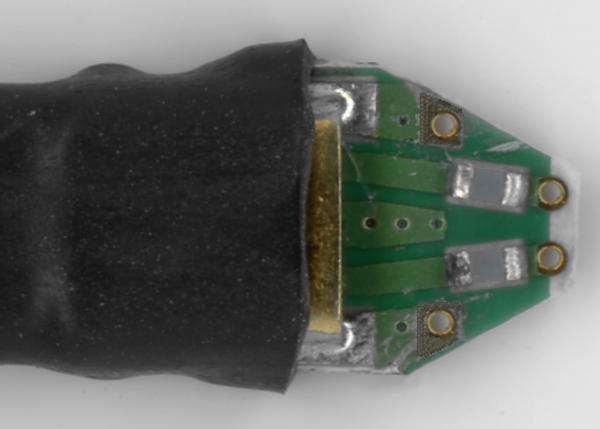

P75TLRST TriMode 長距離焊接觸針。

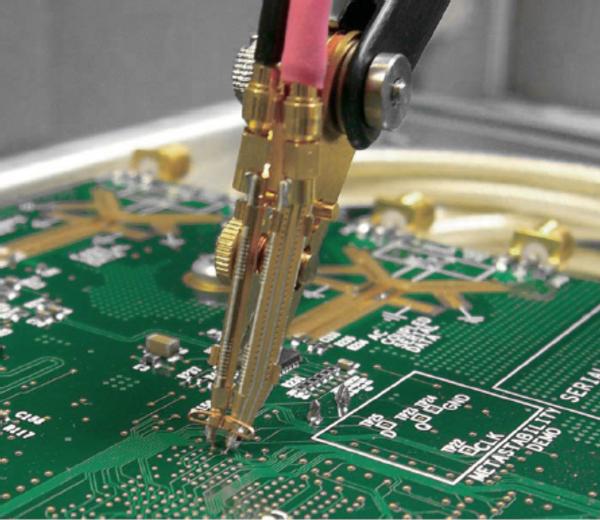

選配的P75PDPM(精密差分探測模塊)滿足了手持式和夾具探測需求。其小型精密錐形前端、探針可變關節桿及迅速調節可變前端間隔，為適應30 mils-180mils 的不同尺寸的通路和其它測試點提供了所需的靈活性。

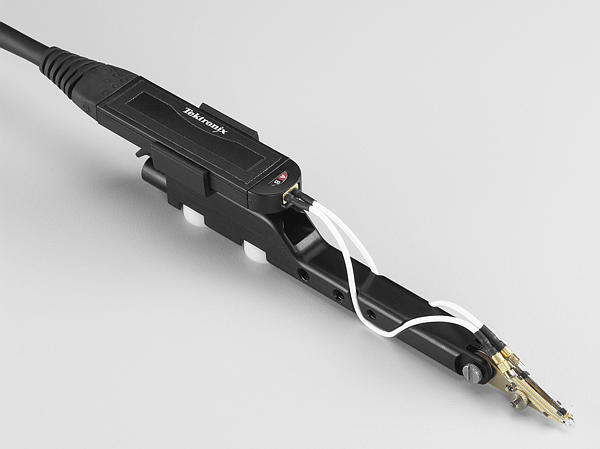

P7500，帶有P75PDPM。

通過這些精密連接工具，可以接入各種器件上的多個信號，如方便的測試連接盤及接入困難的高密度電路。

信號保真度

您可以對測量的信號保真度樹立信心。泰克新型差分架構與IBM 硅鍺技術杰出的電氣性能相結合，為滿足當前及未來的行業需求提供了所需的帶寬和保真度。

新型P7500 系列差分探頭架構提供了：

• >20 GHz 的最高帶寬
• 杰出的步進響應
• 低DUT 負載
• 行高CMRR差分
• 使用一個探頭進行高CMRR差分、單端 或共模測量
