MA24108A 和 MA24118A概述

產品主要優勢

功能 優勢 功率范圍:600 MHz 到 8GHz和18GHz 滿足通用信號測量,航天,航天,衛星通訊,國防和民用無線通訊信號測量要求. 超過60dB真正的RMS均方根測量動態范圍 滿足超過100MHz帶寬的信號平均功率測量 測量范圍可達150 瓦真正的RMS平均功率測量. 滿足調制信號的平均功率測量 NIST可追蹤校準 提供追蹤測量需要,滿足宇航和國土防衛測量應用需要 內置內部和外部觸發功能 滿足多時隙和包絡功率測量要求(例如,GSM,WiMax,TD-SCDMA) 方便和PC和安立公司手持儀表聯合使用 不再需要功率計主機 不再需要1mW的校準源 減少了測量時間,提高了測量速度 全球產品支持和校準服務 保證最小的故障時間和快速支持反應速度

類型 MA24108A MA24118A 探頭 頻率范圍 10MHz到8GHz 10MHz到18GHz 動態范圍(CW模式) -40dBm到20dBm 動態范圍(時隙模式) -40dBm到20dBm 動態范圍(示波器模式) -40dBm到20dBm 駐波比 <1.17, 10 MHz to 150 MHz <1.12, 150 MHz to 2 GHz <1.22, 2 GHz to 8 GHz <1.17, 10 MHz to 150 MHz <1.12, 150 MHz to 2 GHz <1.22, 2 GHz to 12 GHz <1.25, 12 GHz to 18 GHz 信號通道上升沿 8微秒(典型值) 信號通道帶寬 50KHz(典型值) 采用速率 140000次/秒 測量范圍 Range 1, +20 dBm to -5 dBm (典型值) Range 2, -5 dBm to -40 dBm (典型值) 自動設定 range 1 and 2 測量不確定度 線性度 小于3% 校準因子 小于1.5% 噪聲 < 8 μW, Range 1 < 40 nW, Range 2 歸零設定 < 1 μW, Range 1 < 10 nW, Range 2 歸零漂移 < 0.5 μW, Range 1 < 3 nW, Range 2 溫度影響 小于1.4% 調制影響 < 0.5%, <+18 dBm < 1.4%, >+18 dBm 系統 測量 平均功率 測量分辨率 0.01 dB (通過PowerXpert), 0.001 dB(遠程指令控制) 偏置修正 -100dB到150dB 平均 自動,手動 類型 移動,重復 平均數量 1到40000次 自動平均 分辨率 1dB, 0.1dB, 0.01dB, 0.001dB. 源(時隙,示波器模式數據數量) 時隙:1到128 示波器模式:1到1024

內部雙通道結構,提供真正的均方根測量

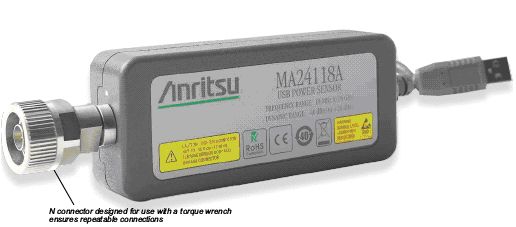

MA24108A和MA24118A USB功率探頭的獨特設計提供準確的平均功率測量, 10 MHz到18 GHz全頻段超過60 dB的動態范圍。該傳感器采用了“雙通道”的內部架構，在整個頻頻段和動態范圍內,提供了（類似熱敏探頭）真正的均方根功率測量.讓使用者能夠完成可達18GHz的高度精確的平均功率測量,用于測量CW ，多音信號和數字調制信號.

小巧靈活和超強功能特性

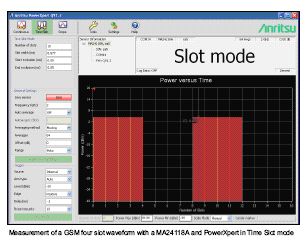

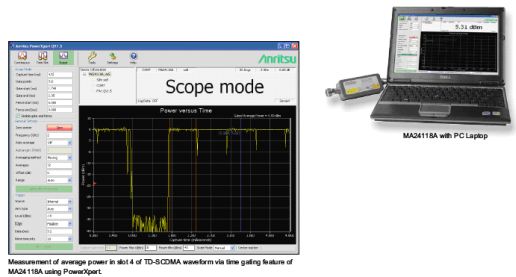

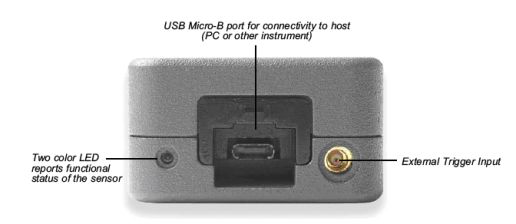

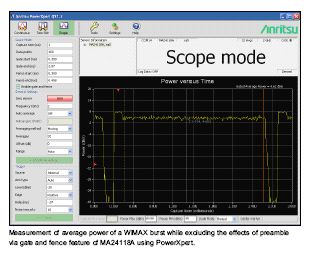

MA24108A和MA24118A功率探頭都有內部（從被測信號獲取觸發）和外部觸發能力,觸發能力的功率傳感器可利用的范圍和時間時隙模式（通過PowerXpert或遠程編程指令）的傳感器，使功率測量信號射擊和個別時段的多址系統，分別為。該傳感器的ADC可以品嘗射頻波形樣品在140,000每秒的捕獲時間為300毫秒。負觸發延遲可以采用分析預觸發波形的事件。積極觸發延遲是特別有用的分析非周期波形. 示波器模式        在示波器模式下，探頭通過內部觸發或者外部觸發信號可以完成信號的時域測功率測量。測量噪聲或調制信號的測量是很具有挑戰性的，因為觸發可出現在一個錯誤的時間點，或者在錯誤的上升沿或者下降沿,為了不受噪音和調制特性的影響，通過調整噪音因子和曲線的平均數來保證。門和柵欄功能可以完成部分波形的測量。此功能對于測量工作周期特別短的波形特別有用。 時隙測量模式        時隙模式操作通常是測量TDMA波形信號,例如GSM / EDGE等。此信號是把連續信號劃分成幾個單獨不同的時間包絡,測量功率時需要單獨測量每一個時間包絡的平均功率.在這種模式下,測量可以采用內部或外部觸發.該功率探頭有內置的外部觸發電路或者通過MCX接口接收從外部輸入的觸發信號。此功率探頭可以支持多達128時隙測量和300毫秒總捕獲時間。

接口兼用性

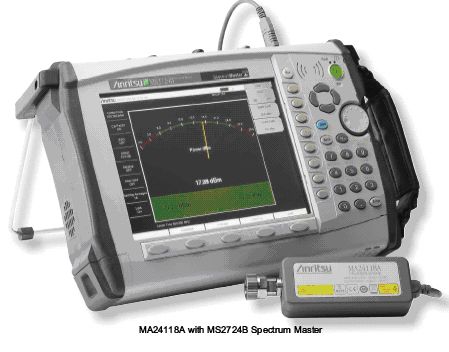

些功率探頭可用于與PC連接, 運行在Microsoft Windows系統環境下,通過USB接口。通過Power pert 應用程序，進行數據分析和控制。顯示在PC屏幕上的前面板顯示類似傳統功率計。擁有豐富的應用功能，如數據記錄，功率時間圖，大數字顯示，方便使用者快速，準確的測量。       此外,MA24118A同樣可以與安立公司所有配置有USB接口的手持儀表連接使用,例如,MS272XB系列頻譜儀,MT8222A,MS202XB 手持網絡分析儀等,此時手持儀表需要配置Option-9選件來完成信號的測量和顯示.功率探頭通過一根USB傳輸線和儀表連接,儀表起到顯示平均功率的功能。但如果用戶需要測量時隙信號或者使用示波器模式,就必須連接電腦使用,采用 PowerXpert進行測量,或者用戶自己編程操作。
