產品描述

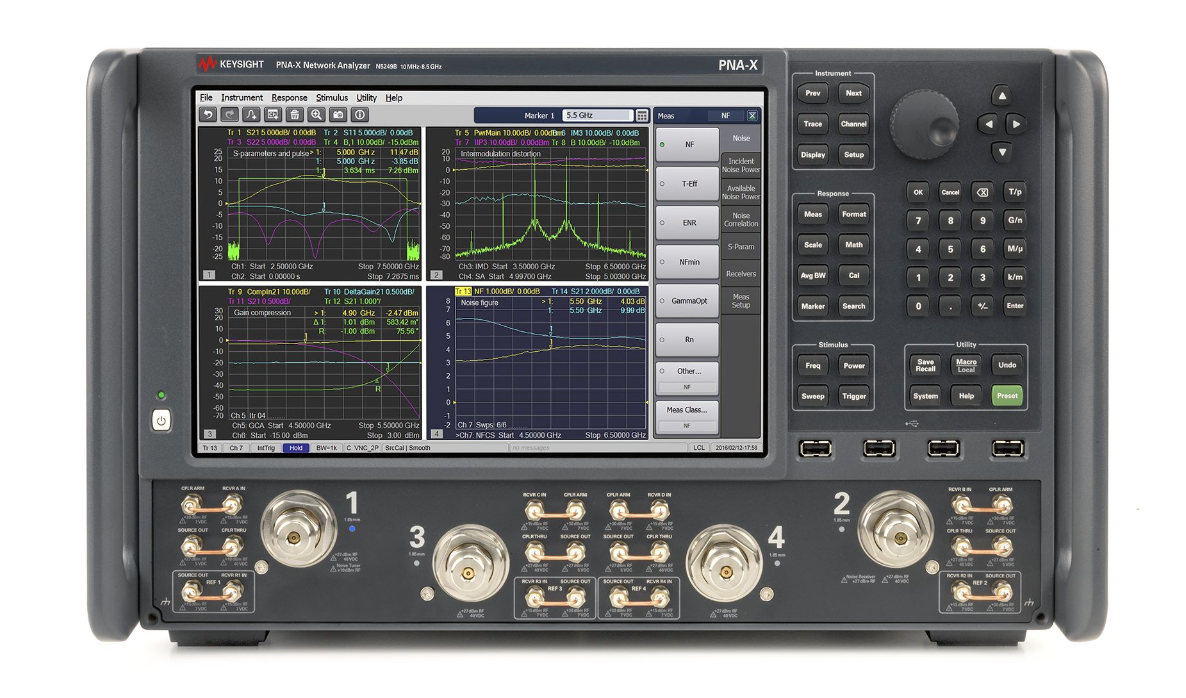

Keysight N5249B 是 PNA-X 系列高性能矢量網絡分析儀，覆蓋 10 MHz 至 8.5 GHz 頻率范圍（部分配置支持 900 Hz 起始頻率），專為復雜微波與毫米波器件的研發、生產及驗證設計。其高度集成化架構內置雙信號源、信號合路器、噪聲接收機及脈沖調制器，支持單次連接完成線性/非線性器件（如放大器、混頻器、濾波器）的全參數測試，結合 134 dB 動態范圍、0.002 dB rms 軌跡噪聲及 201 點/6 ms 掃描速度，可高效捕捉微弱信號與瞬態特性，并通過選件擴展（如噪聲系數、脈沖測試、自動夾具移除）滿足通信、航空航天、半導體等領域的高精度測試需求。

主要特點

頻率與動態范圍：頻率覆蓋 10 MHz 至 8.5 GHz（可選 900 Hz 起始），動態范圍達 134 dB（10 Hz IF 帶寬），確保高隔離度器件的精確測量。

噪聲與輸出功率：軌跡噪聲 0.002 dB rms，本底噪聲 -110 dBm，輸出功率范圍 -47 dBm 至 +10 dBm（標稱 +13 dBm），適配微弱信號檢測與多樣激勵需求。

多端口與高速測試：支持 2 端口或 4 端口 配置，4 端口型號可同步測量多通道器件，掃描速度 201 點/6 ms，提升生產測試效率。

先進測量功能：集成噪聲系數測量（選件 S93029B）、脈沖射頻測試（選件 S93025B/S93026B）、時域分析（選件 S93010B）及自動夾具移除（選件 S93007B），支持單次連接完成復雜器件的全參數表征。

誤差校正與校準：支持單端口、雙端口及電子校準（ECal），減少校準時間并提高測量重復性。

模塊化擴展與操作：提供源衰減器（選件 217）、接收機衰減器（選件 219）、雙源（選件 417）等擴展選項，配備 12.1 英寸彩色觸摸屏，支持多點觸控，操作直觀高效。
