其它/BT 1525/誤碼儀

其它/BT 1525/誤碼儀
欲購買或租賃其它/BT 1525/誤碼儀？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

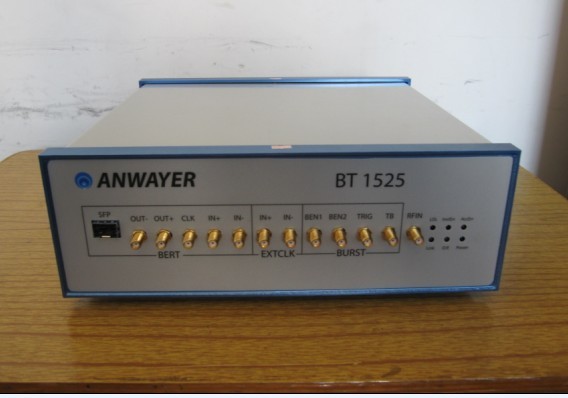

組成部分及前面板界面：

包含BERT、EXCLOCK、BURST、LED指示和RFIN等幾部分；前面板界面見上圖

功能特點：

支持2⁷-1，2²³-1，2³¹-1 PRBS 碼型的產生和檢查

支持SONET OC-3/12/48和1.244Gbps標準速率

可選用光輸出/光輸入，光輸出/電輸入，電輸出/電輸入方式

可插拔的SFP光接口可用于不同的通信標準

內建的時鐘恢復和數據對齊功能

瞬時誤碼率和累計誤碼率統計

用戶可設置的累計時間

用戶設置的主要信息（碼型，速率，接收方式，分頻系數）可保存在BT1525誤碼儀內

支持125Mhz和155.52Mhz的外部差分時鐘輸入（內建125MHz或155.52Mhz參考時鐘）

專為測量PON系統中ONU/ONT模塊突發發射時間而優化的輸出信號

為光模塊生產測試而優化的RFIN端口有/無輸入信號檢測（某些客戶專用）

為光模塊接收靈敏度和APD偏壓調節而優化的設計

提供集成的計算機圖形界面接口實現BERT1525的功能選擇和控制

較低的功耗和緊湊的尺寸，過流自動保護

操作簡單，使用方便

應用領域：

SDH/SONET/ONU/OUT PON光收發模塊研發和生產

SDH/SONET/ONU/OUT PON光器件/子系統研發和生產

SDH/SONET/ONU/OUT PON系統設備供應商來料質量檢驗和生產

SDH/SONET/ONU/OUT PON系統設備的安裝和故障解決

支持速率及碼型圖案：

SONET OC-3/12/48

1.244Gbps標準速率

偽隨機碼2⁷-1，2²³-1，2³¹-1

應用接口

可插拔光接口：SFP

時鐘輸出：串行時鐘（差分交流耦合，支持2.5Gbps及以下速率）

電口數據輸入/輸出：差分交流耦合

外部時鐘輸入：支持125MHz和155.52MHz外部LVPECL時鐘交流耦合輸入

突發發射使能信號（BEN）輸出：兩個同向LVTTL輸出

突發時鐘輸出：差分交流耦合 (TRIG和TB互為反向輸出)

其它接口：

外殼接地柱

110V或220V交流電源插座

RS232 DB9標準接口

USB 1.1口

產品指標：

參數	單位	最小	典型	最大
BERT部分
速率	MHz	155.52，622 .08，1244.16，2488.32
頻率精度	ppm	-150		150
電口輸出幅度（差分）	mV	400		1200
時鐘輸出幅度	mV	150		500
輸入幅度（差分）	mV	100		1600
EXCLOCK部分
時鐘輸入幅度（差分）	mV	300		1600
BURST部分
BEN1/BEN2輸出高	V	2.4
BEN1/BEN2輸出低	V			0.8
TRIG/TB輸出幅度	mV	500		1000
公共部分
接口		光口：SFP；電口：50歐SMA
電源輸入范圍（交流）^*	V	100		240
工作電流	A			0.5
工作溫度	℃	0℃	25℃	40℃
USB接口		USB1.1
RS232接口		DB9標準接口
尺寸	mm	290X250X100
重量	kG	＜2

備注：

*110V或220V， 50～60Hz交流電

LED指示燈及含義

各LED指示燈意義見下表：

表1 誤碼議前面板狀態提示燈說明

LINK	該燈閃爍表示誤碼儀和GUI軟件正在通信中。
O/E	該燈亮表示誤碼議工作在電口接收狀態，該燈熄滅表示誤碼議停止工作或工作在光口連接方式。
POWER	該燈亮表示誤碼議供電正常。
LOL	失鎖指示燈，該燈亮表示接收部分出現失鎖。
InstErr^①	該燈亮表示瞬時有誤碼出現
AccErr^①	該燈亮表示從發射和接收正確同步或從上次清除誤碼后到當前時間段內有誤碼出現

備注：

①：僅在發射和接收已經同步，即誤碼測量系統工作正常的情況下，InstErr和AccErr指示狀態才有效。

典型光/電輸出眼圖(OC-48)

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
