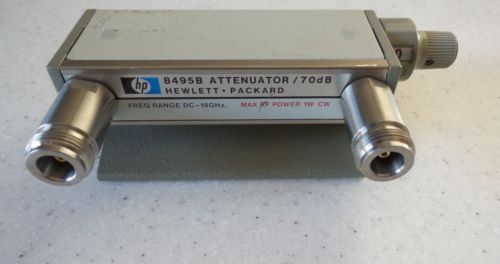

HP-8495B步進衰減器的詳細介紹

HP-8495B/HP-8494A/HP-8496A步進衰減器

手動步進衰減器

在dc~4 GHz、dc~18 GHz和dc~26.5 GHz三個頻率范圍提供快速、精確的信號電平控制。它們的特點是在多種頻率、衰減和連接器選件的情況下都具有優良的重復性和可靠性。

    衰減重復性規定為每部分5百萬次周期小于0.03 dB(18~26.5 GHz為0.05dB)。這就保證用在自動測試系統中時有小的測量不確定度和高的置信度。機電步進衰減器具有高性能測試和測量設備所要求的小駐波比、低插入損耗和高精度。

精密電鍍片簧接觸將衰減單元(蘭寶石和氧化鋁襯底上的小型氮化鉭薄膜T型衰減器)從信號路徑中移出。獨特的過程控制和材料選擇保證有無與倫比的壽命和接觸重復性。

特點

HP-8495A步進衰減器

頻率4GHz

步進10db

范圍0-70db Frequency

Range: dc to 4GHz

AttenuationRange: 0 to 70 dB, 10 dB steps Insertion Loss at 0

dB: 0.4 dB +0.07 dB/GHz

Maximum SWR:1.35

Repeatability Life: 0.03 dB maximum

可編程衰減器HP-8496A

頻率4GHz

步進10db

范圍0-110db Frequency

Range: dc to 4GHz

AttenuationRange: 0 to 110 dB, 10 dB steps Insertion Loss at 0

dB: 0.4 dB +0.07 dB/GHz

Maximum SWR:1.35

RepeatabilityLife: 0.03 dB maximum

可編程衰減器HP-8494A

頻率4GHz

步進1db

范圍0-11db Frequency

Range: dc to 4GHz

AttenuationRange: 0 to 11dB, 1 dB steps Insertion Loss at 0

dB: 0.4 dB +0.07 dB/GHz

Maximum SWR:1.35

RepeatabilityLife: 0.03 dB maximum
