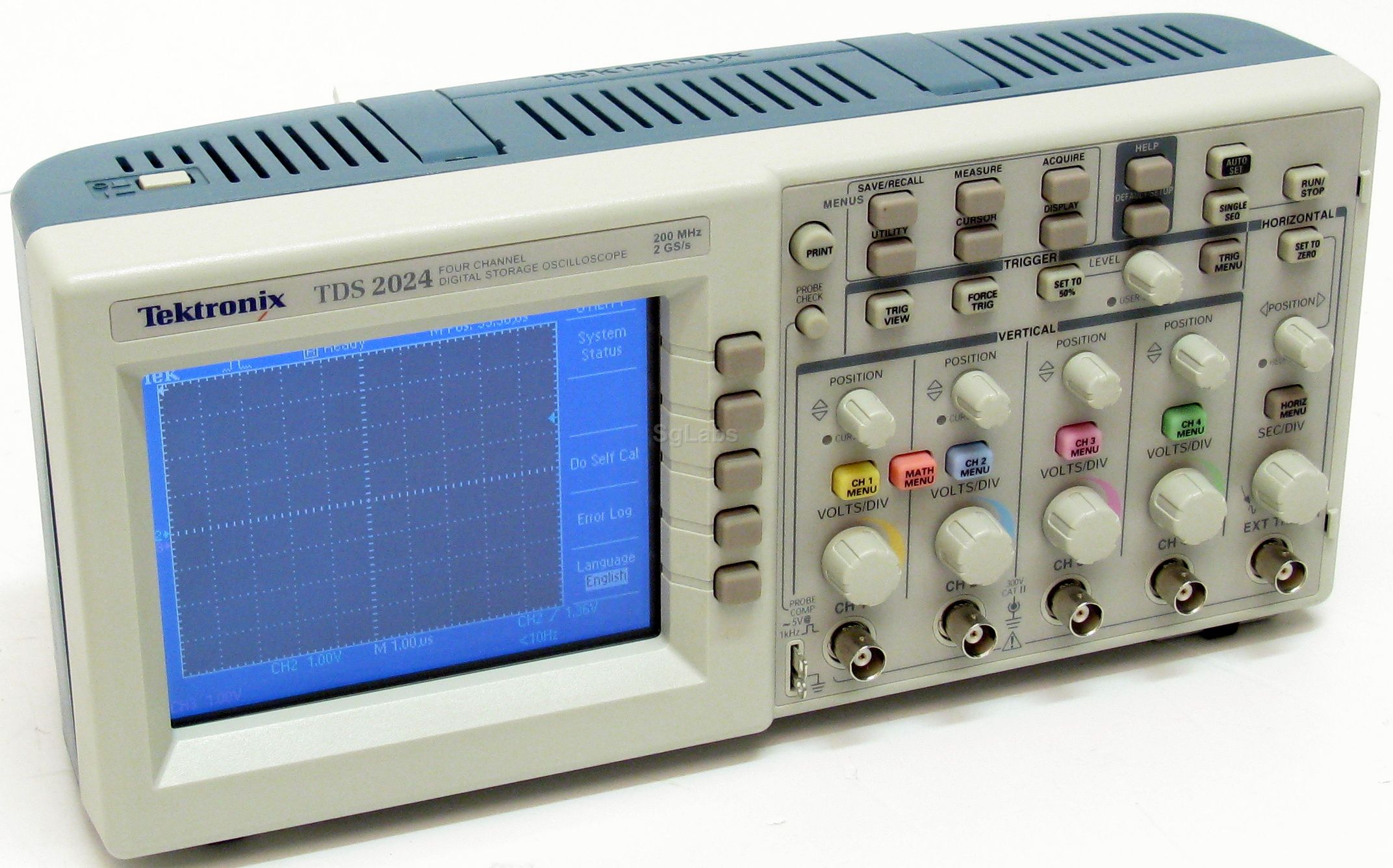

Tektronix/ TDS2024/ 數字存儲示波器

Tektronix/ TDS2024/ 數字存儲示波器
欲購買或租賃Tektronix/ TDS2024/ 數字存儲示波器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

性能的增強：
- 更高的帶寬, 更快的取樣率 (200MHz 帶寬, 2 GS/s 取樣率) (TDS2022, TDS2024)
- 所有型號具有高級觸發功能, 包括脈沖觸發及可選場(奇偶)選行的視頻觸發, 也包括外觸發。
- 所有型號FFT標準配置
- 觸發頻率讀出
使用簡易性的增強:
- 彩色LCD 顯示 (TDS2000 系列)
- 具有不同波形選擇的自動設置功能
- 探頭選擇指南，保證正確的探頭使用
- 內容相關在線幫助
- 11種波形參數自動測量
- 更簡單的用戶界面－最常用的功能都放在前面板，使用更加方便，比如，單次按鈕，默認設置按鈕

TDS2000 系列主要指標

所有型號標準配置:

外觸發
脈沖寬度觸發: 從33ns到10sec可選
FFT運算功能
自動設置

	TDS2024
顯示	彩色
通道數	4
帶寬	200MHz
取樣率	2.0 GS/s
記錄長度	所有通道2.5K點
時基范圍	2.5 ns到50sec/div
觸發信號讀出	觸發源觸發頻率讀出，所有型號標準配置
自動測量	11 種波形參數測量

TDS2000系列特點與特性

性能/功能	優點
高達200MHz帶寬 2GS/s最大取樣速率	比傳統數字示波器精確得多的實時波形采集技術更加精確的數字測量顯示與測量更高頻率的信號，更快的上升時間，發生混疊的可能性更小理想的產品設計，維護，維修與生產工具
5 mV/div及其以上的刻度全部達到全帶寬	在5mV/格以上以全帶寬采集信號，比TDS200系列有較大提高（TDS200在2 mv/div and 5 mV/div 刻度時是20MHz 的帶寬限制）所有型號的帶寬靈敏度是20 MHz @ 2 mV/div 模擬電路設計與調試的理想工具
彩色顯示	TDS2000 系列每一通道具有不同顏色的波形，讀出，以及游標 簡化多通道復雜波形的觀測理想的設計，維護，維修與制造工具
可選擇波形的自動設置功能	自動監測正弦波，方波及視頻信號，并以圖形化界面顯示這些信號的自動設置選項使用者可以選擇進一步的設置選擇，包括上升下降沿，視頻行場及FFT等按照信號的不同類型，自動顯示4種參數的自動測量值只顯示有信號的通道(關閉無信號的通道) 當多個信號連接至示波器時，使用頻率最低的信號作為觸發源（而不是最小數通道）提高測試效率
探頭連接在線指南	指示使用者正確地調整探頭補償，確認探頭衰減因數 優化探頭設置，保證測量精度
11種自動設置	簡化與加速測量過程，減少人為誤差包括：最小值，最大值，上升時間，下降時間，＋脈沖寬度，－脈沖寬度，周期，平均值，周期有效值，峰峰值進行重復測試時尤其有用
在線幫助	象在線手冊一樣提供幫助目錄，超文本鏈接主題，使用者可以有選擇性地學習各種示波器的功能幫助語言與界面語言選擇對應 提高使用效率
快速傅立葉變換(FFT) 數學運算功能標配	顯示頻域譜線，快速諧波分析及其它頻域測量分析，測量與調試電路更加快捷自動設置功能使得FFT通過一個按鍵就可以實現
脈沖寬度觸發(毛刺觸發)	觸發于小于，大于或等于可選時間限制的脈沖，33ns 到 10sec 可選擇加速數字電路設計，調試與分析
可選行的視頻觸發功能	觸發于視頻信號特定的行提高測試效率理想的視頻設計，調試，維護工具
外觸發	所有型號提供前面板不同于輸入通道的外觸發輸入所有通道都可以用來進行測量設計調試多通道信號的理想工具
觸發頻率讀出	由觸發源自動激活（視頻觸發時除外）使用者可以測量觸發信號的頻率（包括外觸發源），無需再使用一個通道做輸出理想的設計，生產與維護手段
觸發觀察按鍵	顯示觸發信號，包括外觸發信號
預觸發觀測	觀察觸發前的信息，發現造成故障的原因，而不是僅僅看到發生了什么故障通過前面板操作可設為零
更加簡單的用戶界面	簡單的用戶界面使得儀器更加容易使用，減少學習時間，提高效率傳統的，熟悉的模擬風格的控制按鈕，使用者可以通過前面板完成大部分常用功能，如自動設置，幫助，單次捕獲，打印，掃描速度等前面板帶燈光指示，指示位置與電平旋鈕工作于特殊功能
多語言用戶界面	菜單與顯示可以選擇10種操作界面：英語，法語，德語，意大利語，葡萄牙語，俄語，簡體中午，繁體中文，朝鮮語，日語手冊也具有多種文字前面板說明文字同樣具有多語言
單次捕獲按鍵	捕獲偶發或非重復性信號更加簡單前面板單次按鍵實現
峰值檢測	捕獲與觀察高頻信號成分，偶發毛刺等，可達 12ns
凍結或停止波形	保持并檢測最后一次觸發的波形
存儲調出波形	將信號與參考波形比較
存儲調出設置	快速存儲設置及調出進行重復測試
無閃爍顯示	觀察低速信號的更多細節

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
