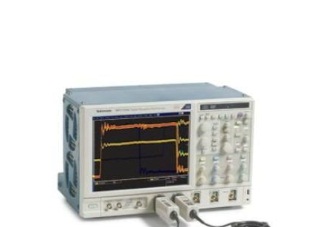

Tektronix/MSO73304DX/示波器

• Tektronix/MSO73304DX/示波器
• 欲購買或租賃Tektronix/MSO73304DX/示波器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

指標

通道觸發。 可視觸發區域可與跨多通道的事件相關聯，比如同時在 2 條 USB2.0 總線上傳輸數據包。

通過僅觸發最重要的信號事件，可視觸發可以節約大量捕獲時間并在捕獲過程中手動搜索。 只需幾秒或幾分鐘，即可找到重要事件并完成調試和分析工作。 使用“標記所有觸發事件”功能設定“可視觸發”之后，示波器可以自動搜索整個需要的波形，尋找具有相同特點的所有事件并標記，該功能可以節約大量時間。

DDR 內存總線事件涉及到時鐘、選通和數據通道，以及數據的多重幅度和突發脈沖。

DDR 內存。 可視觸發用于隔離 DDR3 中指定比特碼型上的寫入突發脈沖的偶發事件。 當 DQ 啟動從非三態電壓值開始時，觸發事件是 11000000 的寫入 DQ 突發脈沖。 DDR 內存總線事件涉及到時鐘、選通和數據通道，以及數據的多重幅度和突發脈沖。

布爾邏輯觸發限定。 布爾邏輯使用邏輯 OR，支持用戶同時監視每個比特并在采集的過程中隨時捕獲異常的發生。
觸發發生在 10 次脈沖組成的一次突發脈沖的寬度上。 如圖所示，在第一次時鐘脈沖之前畫出一個“必須排除在外”的區域，在第十次脈沖之后畫出第二個“必須排除在外”區域，這樣便可定義捕獲所需突發脈沖寬度的可視觸發。

MSO73304DX系統檢定和余量測試

當設計正常運作以后，下一個工作就是全面檢定其性能。MSO/DPO70000 系列提供了業界最全面的分析和驗證工具集，如數學表達式、波形模板測試、通過/失敗測試、事件搜索以及事件標記。 自動化工具減少了沉悶的工作，提高了可靠性，加快了執行上百個檢定測量的速度。
高級波形分析

全面分析被測系統中的功率、電壓和溫度極限是一件耗時的工作。 MSO/DPO70000 系列提供了廣泛的內置高級波形分析工具。

波形光標可以簡便地測量軌跡到軌跡的定時特點，連接 YT 顯示模式和 XY 顯示模式的光標則可以簡便地考察相位關系和安全工作區越限。 可以使用圖形面板選擇 53 種自動測量功能，這些面板以邏輯方式把測量分成幅度、時間、直方圖和通信等類別。 通過平均值、最小值、最大值、標準偏差和樣本總量等統計數據，可以進一步考察測量結果。

MSO73304DX對波形數據定義和應用數學表達式，可以在屏幕上按照您可使用的術語顯示結果。 您只需按一個按鈕，就可以進入常用的波形數學函數。 或者對高級應用，還可以使用簡便易用的計算器樣式的編輯器，創建代數表達式，其中包括當前波形、參考波形、數學函數、測量值、標量和用戶定義變量。

利用深度采集內存，可以在多個周期上進行余量測試，還可以觀察采集數據長時間的趨勢。 另外，示波器采集的數據可以使用專用的電子表格工具欄導入 Microsoft Excel，或使用 Word 工具欄來生成自定義報告，這些工具隨 MSO/DPO70000 系列產品提供。
自動化的工具提高測量吞吐量
