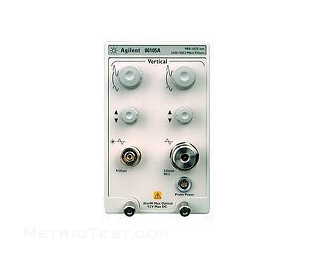

• 產品簡介：Keysight 86105A 擁有兩個測量通道，分別為光通道和電通道。每個通道都有兩種帶寬設置，可在低噪聲性能和高速信號保真度之間靈活切換。光通道配備可切換濾波器，能構成校準的 SDH/SONET 參考接收機，適用于多種速率的合規性測試。該模塊可精確表征光波形，測量信號平均功率，電通道則可用于支路電信號測量等多種用途。
• 產品詳情：
  • 通道配置：包含一個 20GHz 放大光通道和一個 20GHz 電通道，光通道用于 9/125 光纖，電通道采用 3.5mm 陽頭輸入。
  • 帶寬設置：每個通道都有 12.4GHz 和 20GHz 兩種帶寬設置。在 12.4GHz 低帶寬模式下，示波器噪聲性能優異；20GHz 模式則可為高速信號提供更高的保真度。
  • 波長范圍：光通道的波長范圍為 1000-1600nm，可覆蓋常見的光通信波長區域。
  • 噪聲特性：光通道典型 rms 噪聲為 8μW（12.4GHz 帶寬）、15μW（20GHz 帶寬）；電通道典型 rms 噪聲為 0.25mV（12.4GHz 帶寬）、0.5mV（20GHz 帶寬）。
  • 輸入信號：電通道最大輸入信號為 ±2Vdc。
  • 參考接收機功能：支持 155Mb/s、622Mb/s、2.488Gb/s、0.622/2.488Gb/s 或 2.488/9.953Gb/s 等多種速率的參考接收機功能。
  • 校準特性：光通道在 1310nm 和 1550nm 波長上經過校準，可精確顯示光功率單元中接收到的光波形，并測量信號的平均功率。
  • 濾波器功能：光通道有可切換濾波器，可用于 155、622、2488 或 9953Mb/s 速率的合規性測試。
  • 應用場景：電測量通道可用于測量支路電信號，評估收發器測試中的接收機性能，配合  各種外置光接收機進行測量，或用于一般用途的測量。
