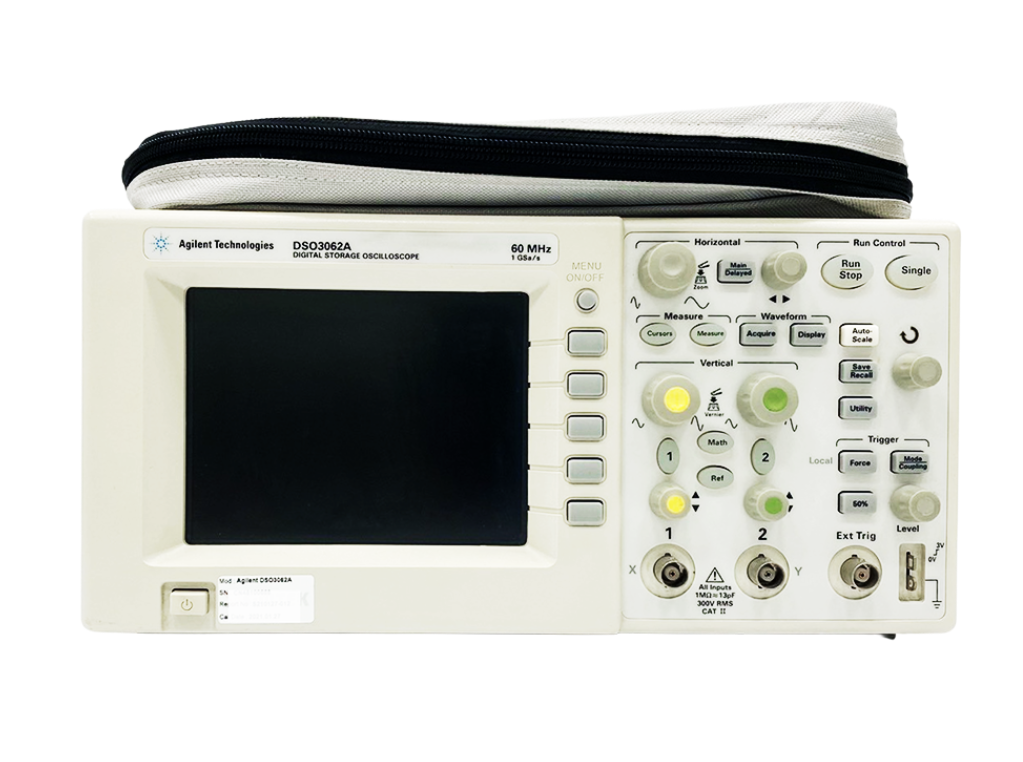

Agilent/DSO3062A/示波器
詳細資料:產品概述:
安捷倫 DSO3062A 示波器是一款功能較為豐富的入門級示波器其性能參數帶寬:60MHz,能夠滿足一般低頻信號和部分中頻信號的測量需求,例如音頻信號、低頻數字信號等。通道數:2 個通道,可同時觀測兩路信號,便于進行信號之間的對比和分析,如測量差分信號或兩個相關信號的相位差等。實時采樣率:最高可達 1GSa/s(2 通道交錯),每個通道單獨使用時采樣率為 500MSa/s,能夠較為準確地捕捉信號的細節和變化。存儲深度:每通道 4kpts,在進行長時間信號記錄或復雜信號分析時,能夠存儲一定量的數據,有助于觀察信號的長期變化趨勢。垂直靈敏度:2mV/div 至 5V/div,可根據輸入信號的幅度大小靈活調整垂直刻度,以獲得最佳的信號顯示效果,便于精確測量信號的幅值。時基范圍:5ns/div 至 50s/div,涵蓋了從高速信號到低頻信號的廣泛時間范圍,能夠滿足不同頻率信號的時間測量和分析需求。
產品特點:
觸發功能:具有多種觸發模式,包括邊沿觸發、脈沖寬度觸發和行選視頻觸發等,可幫助用戶準確地捕捉到感興趣的信號波形,方便對特定事件進行分析。
自動測量與數學運算:具備 20 種自動測量功能,可自動測量信號的頻率、周期、幅值、上升沿時間、下降沿時間等參數;還擁有 4 種數學運算功能,如 FFT(快速傅里葉變換)等,能夠?qū)r域信號轉換為頻域信號進行分析,幫助用戶更全面地了解信號的特性。
數字濾波:支持低通、高通、帶通和帶阻等多種數字濾波器,可對輸入信號進行濾波處理,去除噪聲和干擾信號,提高信號質量,濾波器的截止頻率可在 1kHz 至示波器帶寬之間進行選擇。
顯示功能:采用 15cm(5.7 英寸)的彩色 VGA 顯示屏,分辨率為 320×240,能夠清晰地顯示信號波形,且彩色顯示有助于用戶快速識別不同通道的信號。
數據存儲與傳輸:標配 USB 主機和設備接口,可方便地將設置、波形和顯示內容保存到 U 盤等存儲設備中,也可與計算機進行連接,實現數據的傳輸和遠程控制,還可選配 GPIB 和 RS232 接口,以滿足不同的通信需求。
應用場景
教育教學:適用于學校、培訓機構等場所的電子電路、信號處理等相關課程的教學實驗,幫助學生直觀地理解信號的特性和電路的工作原理,培養學生的實踐操作能力。
儀器保證:我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。 |
|
|||||||||||||||||
|
|||||||||||||||||||
